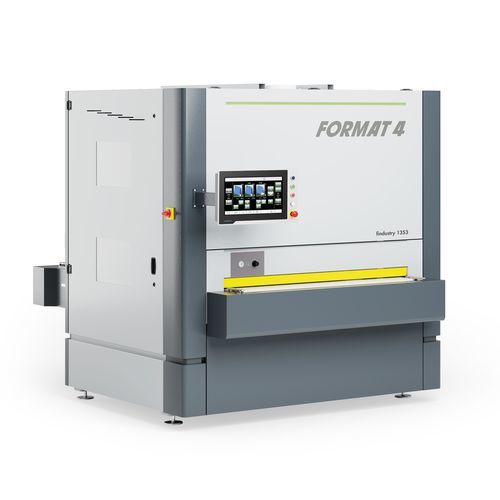

滚筒砂光机 findustry 1353

宽带式固定电动

概述
FORMAT4 findustry 宽带砂光机（型号 1352 | 1353 | 1354）为工业级模块化宽带砂光机，可根据生产需求进行配置。机器可配备两、三或四个加工单元，以匹配具体应用，保证表面质量和产能效率。

操作便利性 / 控制
机器配备带万向臂的 18" smartouch 控制器，实现直观操作。进料高度可精确到 0.1 mm。可选自动厚度测量（TDP）和无线厚度测量可简化调机。进料台高度固定为 900 mm，便于人体工程学作业及生产线集成。

• 18" smartouch 显示器，配万向臂
• 100 个程序存储位
• 单元控制、进给速度调节、0.1 mm 步进的砂光高度设定
• 砂垫参数调节、维护间隔及明文错误信息

配置与模块
模块化设计可根据需要配置多种加工单元和涂装/表面处理包。典型模块与选项包括接触辊组件、刨/刀轴单元、组合砂光单元、Superfinish 单元、砂垫单元（EP/ESC）、横向带砂光组件、行星式砂光单元、压板、真空台、辊道延长、固定送料高度的送料台与清刷装置。提供无线厚度测量和 Thickness Detection Professional (TDP) 选项，用于自动且高精度的高度控制。

• 按型号可模块化配置为 2 / 3 / 4 个单元
• 可选件：刀轴刨头、Superfinish 单元、横向带砂光组件、行星砂光单元、清刷装置
• 电气气动分段砂垫 "silicon-Tec"，用于优化砂光压力
• 电气气动砂垫可防止贴面被磨穿

型号比较
各型号关键差异：

• findustry 1352 — 模块化配置为两单元（示例：横带单元、接触辊模块、组合砂光单元、Superfinish、砂垫单元、刀轴）
• findustry 1353 — 模块化配置为三单元（横带单元、接触辊模块、组合砂光单元、Superfinish、砂垫单元、刀轴）
• findustry 1354 — 模块化配置为四单元（横带单元、接触辊模块、组合砂光单元、Superfinish、砂垫单元、刀轴）

性能与送料
生产规划相关的性能参数与送料参数：

• 砂光高度范围（机器）：3–170（200） mm
• 砂光宽度：1,350 mm
• 送料速度：可变 — 典型 2.8–20 m/min
• Superfinish 单元切削速度：2.4–19 m/s；砂带 1370 x 2620 mm
• 横向带砂光组件切削速度：3–22 m/s；砂带 150 x 5000 mm

重要细节 / 亮点

• 工业级性能与高度模块化，满足表面处理与生产效率需求
• 进料台高度固定（900 mm）及送料台提升作业便利性
• 薄件、小件或光滑工件可选真空台
• 可选进出料辊道延长
• 压板用于实现均匀压力并降低最小工件长度
• 无线厚度测量可在机前测量并无线传输数据

零部件与功能详情

• 接触辊组件：成型接触辊（D = 180 mm，85° shore）用于高精度校平
• 刀轴刨头：作为首道加工单元的可选件，用于高效切出；通过中央控制激活
• 砂垫组件：电气气动砂垫下降至精确高度以避免贴面被磨穿
• 组合砂光单元：滚筒直径 140 mm，用于实木校平；适用于中间漆磨削
• 电气气动分段砂垫 "silicon-Tec"：分段宽度 27 mm，硅技术，压力可按 0.1 bar 调整
• Superfinish 单元：毡层涂层（人字形砂带）用于漆面/高光表面更柔和的砂削压力；电气气动带摆动
• 横向带砂光组件：针对漆面/高光表面的标准配置；去除横向穿纤的起毛纤维
• LACQUER 行星砂光单元：对交叉纹理提供优良表面；行星系统中可更换刷子
• 压板：对送料台施加均匀压力以适用于薄件并降低最小尺寸要求
• 18" smartouch 控制：摆臂、100 程序存储、送料速度调节、0.1 mm 研磨高度步进
• 无线厚度测量：自动测量无线传输；通过调节轮设定研磨深度
• Thickness Detection Professional (TDP) 选项：光纤和激光传感器自动调整通行高度并计算所需下料量
• 固定送料高度的送料台：可在控制面板上调节送料速度（2.8–20 m/min）
• 真空台：通过送料带孔吸持小件/光滑/薄件
• 辊道延长：可选进出料辊道延长
• 清刷装置：可选出料端清刷用于清洁、抛光或纹理化处理

技术规格

• 产品系列：FORMAT4 findustry
• 型号：findustry 1353（可选 1352、1354）
• 砂光宽度：1,350 mm
• 砂光高度（可调）：3–170（200） mm
• 送料速度（可变）：2.8–20 m/min
• 单元：可配置 — 2 / 3 / 4 单元（依型号而定）
• 控制：18" smartouch，摆臂，100 程序存储，0.1 mm 步进的研磨高度
• 标准进料台高度：900 mm
• 选项：无线厚度测量、Thickness Detection Professional (TDP)、真空台、辊道延长、压板、Superfinish 单元、横向带砂光组件、行星砂光单元、清刷装置
• Superfinish 单元切削速度：2.4–19 m/s（砂带 1370 x 2620 mm）
• 横向带切削速度：3–22 m/s（砂带 150 x 5000 mm）
• 电气气动分段砂垫分段宽度：27 mm；压力以 0.1 bar 步进可调
