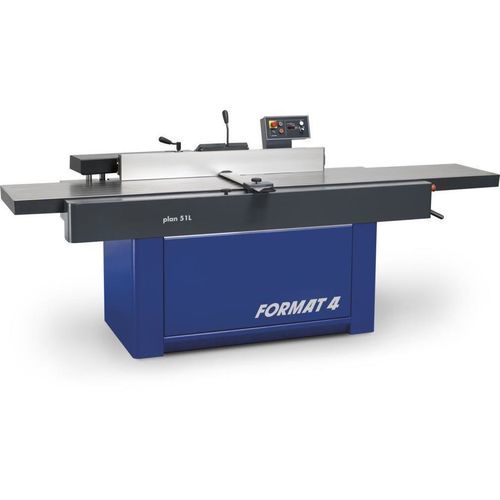

固定刨床 plan 51L

用于木材电动

概述 Format4 plan 51L 是一款用于大板材和实木加工的组合刨床/对接机。该机可选配置下总台面长度可达 3,000 mm，并配备可倾斜进料台，可实现凹/凸接缝加工以获得隐形粘接接头。紧凑的防护设计与可折叠导轨使设备可紧贴车间墙壁安装而不影响刨削宽度。Power-Drive 电动高度调节和符合人体工程学的控制面板确保操作精度与舒适性。

主要特点与亮点

• 可选 Silent-POWER® 螺旋刀轴，降低噪音并提供无撕裂表面，采用可更换的硬质合金刀片。
• 可倾斜进料台，可加工凹形与凸形件，实现粘接板材的隐形接缝。
• 专业对接导轨采用平行四边形调节，允许将设备直接靠近车间墙壁安装。
• Power-Drive：进料台的电动数显高度调节（标配），可实现精确到0.1 mm 的微调；操作界面位于目视高度。
• EURO comfort 导轨：两段折叠设计，提供更高的安全性和操作便利。
• Format4 一体化防护为标配；可选 SUVA 防护以覆盖整个刨削区域并在刨削时自动抬起。
• 标准配备 4 刀 Format-4 刀轴；可选 TERSA 或 Silent-POWER 螺旋刀轴等变体。

设备其它细节

• 总刨台长度：最高可达 3,000 mm（备用配置：2,700 mm）。
• 进料支撑长度示例：1,650 mm（标准参考）或备选配置的 1,350 mm。
• 表面刨削宽度：512 mm（20⅛”）。
• 最大切削深度：8 mm。
• 专业导轨尺寸：1,300 × 170 mm；导轨最多可倾斜至 45°，并在 90° 和 45° 设有止位。
• 倾斜辅助导轨用于薄件或窄件的安全加工。
• 为大工件优化的宽体集尘罩；集尘接口 Ø 140 mm。
• 如选择 Silent-POWER 螺旋刀轴，最多可配置 77 把刀片。
• 可选动力送料安装座及其他生产附件。

技术规格

• 电气：标准 3 × 230 V，60 Hz；电机选项包括 7.5 HP (5.5 kW) S6/40% 和 10 HP (7.30 kW) S6/40%。
• 星-三角起动：标配；无源触点、运行小时计时器、符合 CSA 的电气装置可选。
• 刨床与刀轴：表面刨削宽度 512 mm；根据配置列示的总台面长度为 3,000 mm 或 2,700 mm；进料台长度为 1,650 mm 或 1,350 mm（可选）。
• 进料台 Power-Drive 电动高度调节并配数显：标配。
• 凹/凸接缝设定：标配。
• 防护：Format4 集成防护为标配；EURO comfort 与 SUVA 防护可选。
• 刀轴：标配 4 刀 Format-4 系统；可选 4 刀 TERSA 或 Silent-POWER 螺旋刀轴（静音版本采用可更换硬质合金刀片）。
• 通用：集尘接口 Ø 140 mm；工作高度约 35"；典型中等配置重量约 800 kg（1,760 lbs）。
• 包装：支持集装箱运输准备及 IPPC 包装选项；托盘示例 2,100 × 1,500 mm。
