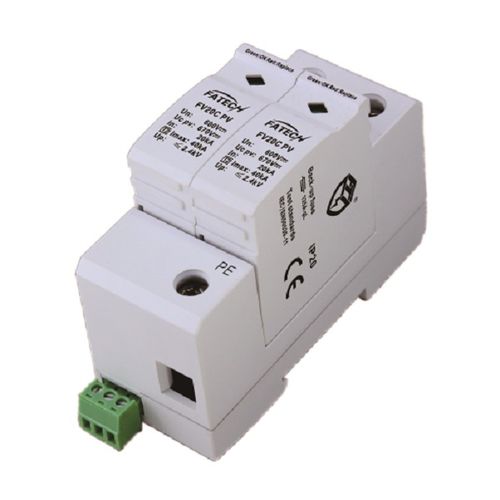

1. 说明
Fatech 电子(中国)有限公司的直流浪涌放电器用于保护电网系统上的光伏,UC PV 高达 1200Vdc,I 类,II 类可用。 这些可插拔直流浪涌放电器具有远程控制触点和检测窗口,供您选择。 建议选择它们与遥控触点,和 3 极(Y 型)。
2. 特性
1) 光伏系统用直流浪涌保护装置。
2) 核心部件是具有高放电能力的金属氧化物电阻元件。
3) 由于热动态控制断接头,可靠控制。
4) 远程信号触点控制装置可选。
5) 在检查窗口通过红色标记显示故障。
6) 2 极, U 型
7) 2 型 2 C 类
3. 电气参数
1) 试验等级 IEC/EN/VDE: II 级 C/T2
2) 保护模式:+/—PE,--+—PE
3) 网络类型:光伏系统
4) 标称电压 50 (60) 赫兹 Un: 800Vdc
5) 最大放电电电流 (8/20μs) IMAX: 40kA
6) 标称放电电电流 (8/20kA
7)响应时间 TA:≤25ns
8)推荐备用保险丝:125A
9)I/O 连接:多芯线:4-25 平方米
10)安装:35 毫米对称导轨(EN50022/DIN46277-3)
11)工作温度范围/湿度/高度:-40℃ 〜 +80℃ 〜 30% 〜 90% /3000m
12)保护程度:IP20
13) 外壳材料:UL94V0
14) 断开指示器:机械指示器 (绿色:OK, 红色:更换)
15) 遥控触点:可选
---
