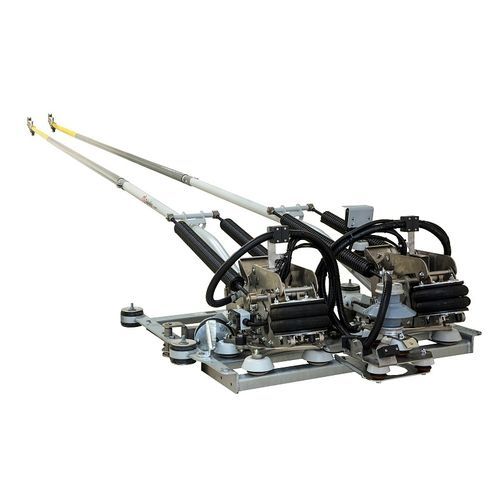

带钩收集器

用于电动车

概述
无轨电车/电动公交集电器用于与架线接触以提供牵引电源或实现行驶中电池充电。适用于城市电动交通，兼容多种接触网系统和车辆类型。

结构
系统由一对集电器、固定钩和绞盘组成。固定钩安装在车顶后部，用于在放下位置锁定集电器。绞盘安装在后墙，用于手动放下和固定杆件。

半自动
半自动版本配备电气-气动控制箱及气压降下和定位气囊，适用于配备辅助动力（电池或柴油）的车辆，以实现离线行驶。

手动
经济型，通过绳索手动放下杆件。该版本不包含电气-气动控制箱，适用于基础应用或改装项目。

为您带来的优势

• 支持城市绿色出行与行驶中充电策略
• 在受电弓/集电器设计领域拥有数十年经验
• 模块化选项以适配不同车辆结构
• 低维护及生命周期成本
• 高强度复合材料杆件，使用寿命长
• 全球交付超过2,000台
• 即插即用方案，交付周期短
• 可按需提供气动或电动驱动
• 兼容所有常见无轨电车类型
• 具有以太网接口和诊断功能的控制软件
• 可选项：
  • 制动装置
  • 杆件防护栏
  • LED照明、摄像头
  • 不同的集电器头和碳刷
  • 不同杆件长度

主要参数
额定电流：400 A（或按要求）
额定电压：750 V
架线距离：600、700 mm
杆件形状：直线 / 倾角
温度范围：-40°C ÷ +50°C
集电器最大摆角：±55°
放下位置高度：550 mm
最低运行高度：850 mm
最高运行高度：4,000 mm
工作压力：100 N ±10 N
最高前进速度：75 km/h
最高倒退速度：5 km/h
避雷器：工作电压 1 kV；额定电压 1.2 kV；额定放电电流 10 kA；冲击电流 (4/10) 100 kA
连接电缆截面积：70 mm²（或按要求）
重量：260–280 kg（半自动）；190 kg（手动）

技术规格

• 额定电流：400 A（或按要求）
• 额定电压：750 V
• 架线距离：600 mm、700 mm
• 杆件形状：直线或倾角
• 工作温度范围：-40°C 至 +50°C
• 集电器摆角：±55°
• 高度（放下）：550 mm
• 最低运行高度：850 mm
• 最高运行高度：4,000 mm
• 工作压力：100 N ±10 N
• 最高前进速度：75 km/h
• 最高倒退速度：5 km/h
• 避雷器：工作电压 1 kV；额定电压 1.2 kV；额定放电电流 10 kA；冲击 (4/10) 100 kA
• 连接电缆截面积：70 mm²（或按要求）
• 重量：260–280 kg（半自动）、190 kg（手动）
