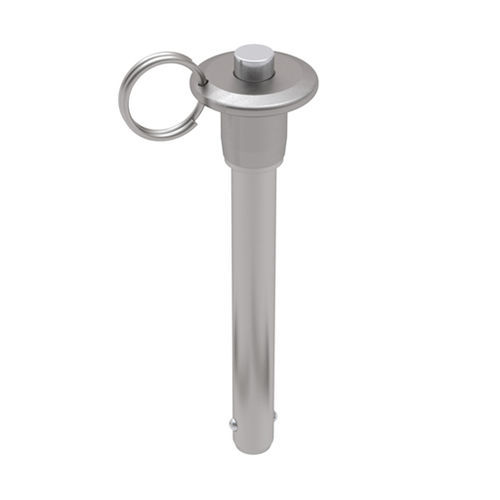

按钮式快卸销 BCCH series

带提升环不锈钢

这些快锁销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄由 17-4 不锈钢制成。手柄和推杆按钮由 303 不锈钢制成。栓针配有一个不锈钢分割环，用于连接电缆组件。可根据特殊订单提供其他握柄长度的销钉。 公称直径3/16 英寸 轴直径 - 最大： 0.1885 英寸 轴直径 - 最小： 0.1870 英寸 握把长度： 0.50 英寸 钢珠直径： 0.220 英寸 至球顶长度： 0.260 英寸 头部长度： 0.92 英寸 肩宽： .47 英寸 边缘以下长度： 0.63 英寸 按钮直径： 0.23 英寸 总宽度： 0.81 英寸
