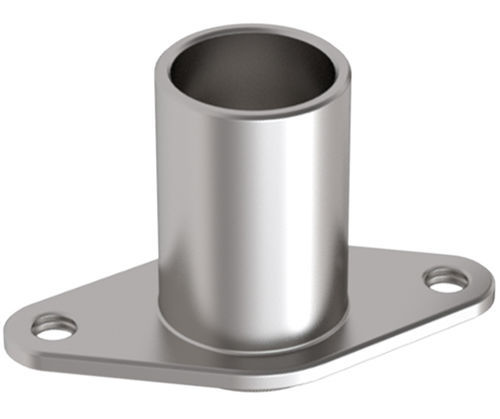

圆柱盖 MDIFR series

不锈钢法兰接头

法兰式插座为快速释放球形锁销提供了一个永久性的适当配合孔。这种插座设计用于没有任何东西可以锁住插销的材料和应用场合。由于插销不突出插座底部，因此非常适合盲孔应用。插座可以用螺丝、铆钉或螺栓安装。它们由 300 系列不锈钢制成。握持长度减少量是指插座内的插针数量，按此数量减少插针的可用长度。快速释放球形锁销从法兰端插入。 插销直径： 5 毫米 法兰样式菱形毫米。 总高度： 16.51 毫米。 主体直径： 9.53 毫米 底座高度 1.52 毫米。 安装孔中心间长度： 25 毫米。 总宽度： 15.88 毫米 内螺纹 - 丝锥：M4 总长度： 31.75 毫米 握把缩减长度： 10 毫米10 毫米。
