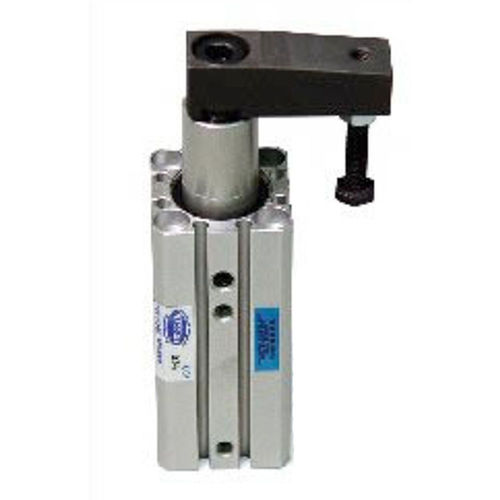

气动夹具 SC
旋转式紧凑型

气动夹具
气动夹具
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
气动
其他特性
旋转式, 紧凑型, 铝

产品介绍

确保工件安全的紧凑型气缸 SC、FML 和 FHL 摆动式卡箍提供气动或液压操作(取决于系列)以及多种动作类型。经久耐用的 SC 系列双作用摆动式卡箍提供用于位置感应的标准磁性活塞以及工件保护功能。SC 系列的夹臂带有内置调节螺栓,而 FML 和 FMH 系列则有单面或双面夹臂可供选择。 夹钳臂在远离工件的直线上伸出,为装卸工件提供了足够的空间。夹臂可旋转 90 度至完全伸展,缩回时可摆动 90 度。客户可以选择顺时针旋转的型号代码 R 和逆时针旋转的型号代码 L。当夹紧臂位于工件上方时,它会沿着直线路径施加夹紧力。 SC 系列摆动式卡箍使用压缩空气或石油基液压油,FML 系列使用压缩空气,FHL 系列是液压型号。 主要规格 - 20 毫米活塞杆和 63 毫米孔径,100 磅/平方英寸压力下的理论输出可达 483 磅(扩展 - 磁性铝合金标准活塞 - 带调节螺栓的夹臂 - 四个杆端平面,用于夹臂定位 - 硬质阳极氧化铝合金外壳 - 硬镀铬碳钢活塞杆 - 丁腈橡胶缓冲器和活塞密封件

---
