高冲击喷嘴 Model 6006482 NF液体喷雾清洁
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 液体
- 液体
- 类型
- 喷雾, 清洁, 冷却
- 喷射类型
- 平面喷射
- 材料
- 黄铜
- 用途
- 用于表面处理
- 喷射角度
- 120°, 80°, 30°
- 其他特性
- NPT, 高冲击
- 开口直径
最多: 3.96 mm
(0.156 in)最少: 1.45 mm
(0.057 in)- 流量
最多: 29.95 l/min
(7.91 us gal/min)最少: 0.68 l/min
(0.18 us gal/min)- 压力
最多: 6.9 bar
(100.1 psi)最少: 0.3 bar
(4.4 psi)
产品介绍
描述

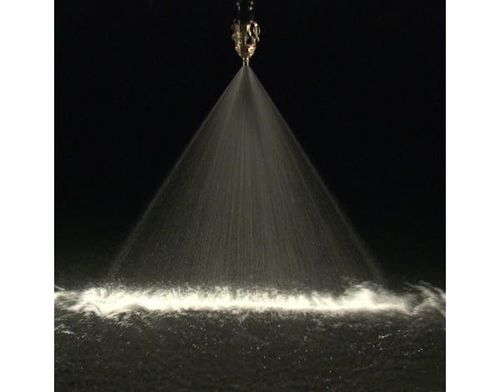

BETE 的 NF 扇形平喷嘴产生高冲击力的扇形喷雾，边缘均匀收窄，便于喷雾重叠以实现完整覆盖。该喷嘴为一体式结构且无内部零件，便于维护且可靠。NF 平扇喷嘴产生中至大滴，形成薄片状的扇形喷雾。所有型号均为 1/4 NPT。
应用
优点
材料
平扇喷嘴的工作原理
流体通过喷嘴的椭圆形孔口喷出时，被迫形成一层薄的平片状流体，从而产生可控滴径的扇形喷雾图案。
尺寸与性能 — 关键数据（1/4 NPT 型号）
管径尺寸: 1/4"
A (in/mm): 1.06" / 27.0 mm
B (in/mm): 0.56" / 14.3 mm
重量 (oz/g) 金属: 1.50 oz / 42.5 g
入口连接: 1/4 NPT
喷雾角度: 30°, 65°, 80°, 120°
性能组 — K Factor 0.0791 (型号: 6039856, 6044390, 6020398, 6027632)
K Factor: 0.0791
流量 (GPM): 5 PSI = 0.18; 10 PSI = 0.25; 15 PSI = 0.31; 20 PSI = 0.35; 30 PSI = 0.43; 40 PSI = 0.50; 60 PSI = 0.61; 80 PSI = 0.71; 100 PSI = 0.79
等效孔径: 0.057 in
性能组 — K Factor 0.158 (型号: 6003572, 6005653, 6009320, 6006482)
K Factor: 0.158
流量 (GPM): 5 PSI = 0.35; 10 PSI = 0.50; 15 PSI = 0.61; 20 PSI = 0.71; 30 PSI = 0.87; 40 PSI = 1.00; 60 PSI = 1.22; 80 PSI = 1.41; 100 PSI = 1.58
等效孔径: 0.080 in
性能组 — K Factor 0.316 (型号: 6020542, 6003868, 6009566, 6005313)
K Factor: 0.316
流量 (GPM): 5 PSI = 0.71; 10 PSI = 1.00; 15 PSI = 1.22; 20 PSI = 1.41; 30 PSI = 1.73; 40 PSI = 2.00; 60 PSI = 2.45; 80 PSI = 2.83; 100 PSI = 3.16
等效孔径: 0.109 in
性能组 — K Factor 0.474 (型号: 6013112, 6008836, 6005921, 6003113)
K Factor: 0.474
流量 (GPM): 5 PSI = 1.06; 10 PSI = 1.50; 15 PSI = 1.84; 20 PSI = 2.12; 30 PSI = 2.60; 40 PSI = 3.00; 60 PSI = 3.67; 80 PSI = 4.24; 100 PSI = 4.74
等效孔径: 0.141 in
性能组 — K Factor 0.632 (型号: 6004735, 6010893, 6009858, 6014763)
K Factor: 0.632
流量 (GPM): 5 PSI = 1.41; 10 PSI = 2.00; 15 PSI = 2.45; 20 PSI = 2.83; 30 PSI = 3.46; 40 PSI = 4.00; 60 PSI = 4.90; 80 PSI = 5.66; 100 PSI = 6.32
等效孔径: 0.156 in
性能组 — K Factor 0.791 (型号: 6013265, 6014774, 6004072, 6010699)
K Factor: 0.791
流量 (GPM): 5 PSI = 1.77; 10 PSI = 2.50; 15 PSI = 3.06; 20 PSI = 3.54; 30 PSI = 4.33; 40 PSI = 5.00; 60 PSI = 6.12; 80 PSI = 7.07; 100 PSI = 7.91
等效孔径 (mm): 2.03 mm
性能组 — 更高 K 因子（页面显示 L/min 表）
产品页提供了更多型号组，包含以 L/min 表示的流量和对应的 mm 等效孔径，适用于更高流量的变体。请参阅型号特定表格以获取 L/min 值及对应孔径。
规格 / 技术参数
BETE 的 NF 扇形平喷嘴产生高冲击力的扇形喷雾，边缘均匀收窄，便于喷雾重叠以实现完整覆盖。该喷嘴为一体式结构且无内部零件，便于维护且可靠。NF 平扇喷嘴产生中至大滴，形成薄片状的扇形喷雾。所有型号均为 1/4 NPT。
应用
- 涂覆
- 冷却
- 零件与输送带清洗
- 泡沫控制
- 高冲击清洗
优点
- 高冲击喷雾
- 边缘收窄实现均匀分布与喷雾重叠
- 一体式耐用结构，无内部零件
材料
- 黄铜
平扇喷嘴的工作原理
流体通过喷嘴的椭圆形孔口喷出时，被迫形成一层薄的平片状流体，从而产生可控滴径的扇形喷雾图案。
尺寸与性能 — 关键数据（1/4 NPT 型号）
管径尺寸: 1/4"
A (in/mm): 1.06" / 27.0 mm
B (in/mm): 0.56" / 14.3 mm
重量 (oz/g) 金属: 1.50 oz / 42.5 g
入口连接: 1/4 NPT
喷雾角度: 30°, 65°, 80°, 120°
性能组 — K Factor 0.0791 (型号: 6039856, 6044390, 6020398, 6027632)
K Factor: 0.0791
流量 (GPM): 5 PSI = 0.18; 10 PSI = 0.25; 15 PSI = 0.31; 20 PSI = 0.35; 30 PSI = 0.43; 40 PSI = 0.50; 60 PSI = 0.61; 80 PSI = 0.71; 100 PSI = 0.79
等效孔径: 0.057 in
性能组 — K Factor 0.158 (型号: 6003572, 6005653, 6009320, 6006482)
K Factor: 0.158
流量 (GPM): 5 PSI = 0.35; 10 PSI = 0.50; 15 PSI = 0.61; 20 PSI = 0.71; 30 PSI = 0.87; 40 PSI = 1.00; 60 PSI = 1.22; 80 PSI = 1.41; 100 PSI = 1.58
等效孔径: 0.080 in
性能组 — K Factor 0.316 (型号: 6020542, 6003868, 6009566, 6005313)
K Factor: 0.316
流量 (GPM): 5 PSI = 0.71; 10 PSI = 1.00; 15 PSI = 1.22; 20 PSI = 1.41; 30 PSI = 1.73; 40 PSI = 2.00; 60 PSI = 2.45; 80 PSI = 2.83; 100 PSI = 3.16
等效孔径: 0.109 in
性能组 — K Factor 0.474 (型号: 6013112, 6008836, 6005921, 6003113)
K Factor: 0.474
流量 (GPM): 5 PSI = 1.06; 10 PSI = 1.50; 15 PSI = 1.84; 20 PSI = 2.12; 30 PSI = 2.60; 40 PSI = 3.00; 60 PSI = 3.67; 80 PSI = 4.24; 100 PSI = 4.74
等效孔径: 0.141 in
性能组 — K Factor 0.632 (型号: 6004735, 6010893, 6009858, 6014763)
K Factor: 0.632
流量 (GPM): 5 PSI = 1.41; 10 PSI = 2.00; 15 PSI = 2.45; 20 PSI = 2.83; 30 PSI = 3.46; 40 PSI = 4.00; 60 PSI = 4.90; 80 PSI = 5.66; 100 PSI = 6.32
等效孔径: 0.156 in
性能组 — K Factor 0.791 (型号: 6013265, 6014774, 6004072, 6010699)
K Factor: 0.791
流量 (GPM): 5 PSI = 1.77; 10 PSI = 2.50; 15 PSI = 3.06; 20 PSI = 3.54; 30 PSI = 4.33; 40 PSI = 5.00; 60 PSI = 6.12; 80 PSI = 7.07; 100 PSI = 7.91
等效孔径 (mm): 2.03 mm
性能组 — 更高 K 因子（页面显示 L/min 表）
产品页提供了更多型号组，包含以 L/min 表示的流量和对应的 mm 等效孔径，适用于更高流量的变体。请参阅型号特定表格以获取 L/min 值及对应孔径。
规格 / 技术参数
- Brand: BETE
- Series: NF series
- Product SKU (site): P6039856
- 典型型号示例：6039856, 6044390, 6020398, 6027632（提供多种喷雾角度和 K 因子）
- 入口连接: 1/4 NPT
- 材料: 黄铜（标准系列）
- 可用喷雾角度: 30°, 65°, 80°, 120°
- 结构: 一体式，无内部零件
- 典型重量（金属）: ~1.50 oz (42.5 g)（1/4 NPT 型号）
- K 因子 / 流量范围: 提供多种 K 因子（例如 0.0791, 0.158, 0.316, 0.474, 0.632, 0.791 等），并列出 5–100 PSI 的流量表（或等效的 L/min 值）
- 喷雾特性: 中至大滴形成薄片状扇形喷雾；边缘收窄以实现喷雾重叠覆盖
