立式电柜空调 Model HZ4840

用于危险区域室外用节能

概述
恒温器控制的危險場所用 NEMA 4 (IP66) Cabinet Cooler® 系統，專為在分類區域內經過淨化的電器外殼上使用而設計並經 UL 分類。該類渦流管（涡旋管）系統無活動部件產生冷氣，包含 5 微米自動排水/雜質過濾分離器和冷氣分配套件，並配備在冷卻器不工作時關閉以維持 NEMA 4 完整性的低壓泄壓閥。恒溫器控制僅在內部溫度接近臨界值時啟動，建議用於熱負載波動的情況。

應用

• 可編程控制器
• 產線控制櫃
• 電機控制中心
• 繼電器面板
• NC/CNC 系統
• 模組化控制中心
• CCTV 攝像機
• 計算機機櫃
• 激光外殼
• 電子秤

優勢

• 適用於 Division 1 危險場所（UL Classified）
• UL 分類並符合 CE 要求
• 多種冷卻能力：1,000 至 5,600 Btu/hr
• 無活動部件—低維護
• 恒溫器控制可降低壓縮空氣消耗
• 大冷卻能力（最高 5,600 Btu/hr / 1,641 W）
• 五年保固

型號（恒溫器控制）
NEMA 4 (IP66) HazLoc Cabinet Cooler 系統，恒溫器控制
型號 - Btu/hr (Watts)
HZ4815 - 1,000 (293)
HZ4825 - 1,700 (498)
HZ4830 - 2,000 (586)
HZ4840 - 2,800 (821)
HZ4850 - 3,400 (997)
HZ4860 - 4,000 (1,171)
HZ4870 - 4,800 (1,406)
HZ4880 - 5,600 (1,641)

性能（摘要）
冷卻能力以 100 PSIG (6.9 BAR) 供氣壓力評定。各型號噪音水準（dBA）：HZ4815 = 73；HZ4825/HZ4830 = 80；HZ4840 = 82；HZ4850 = 84；HZ4860/HZ4870 = 84；HZ4880 = 85。

主要特點與組件

• 恒溫器控制（出廠設定 95°F / 35°C，典型控制 ±2°F / 1°C）
• 恒溫器型號附帶電磁閥（UL 列名／適用時為 HazLoc 電磁閥）
• 包含 5 微米自動排水水與雜質過濾分離器
• 包含冷氣分配套件（彈性管、夾具、接頭），可將冷氣導向循環或冷卻熱點
• 低壓泄壓閥在冷卻器關閉時維持 NEMA 4 機殼完整性
• 提供 110/120 VAC、240 VAC 及 24 VDC 版本
• 對腐蝕環境提供 Type 303 與 Type 316 不鏽鋼選項
• 提供連續運行型（非恒溫器）與雙系統以提供額外冷卻

安裝與固定
通過標準電氣敲孔（1-1/2 NPS）安裝。NEMA 4 和 4X HazLoc Cabinet Cooler 可安裝於面板頂部或使用側裝套件安裝於側面（側裝套件保持 NEMA 等級）。

其他注意事項
若正確密封，連續運行時機殼內相對濕度約穩定在 45%；進氣溫度和供氣壓力會影響溫差及冷卻能力。如壓縮空氣中含油，除標準過濾分離器外，亦應使用疏水性／凝聚過濾器（去油）。

技術規格

• 冷卻能力：1,000 至 5,600 Btu/hr (≈293 至 1,641 Watts)
• NEMA 等級：NEMA 4 (IP66) – 防塵、防油、耐飛濺，適用室內/室外
• 危險區域認可：UL Classified，適用於 Class I Div 1 群組 A、B、C、D；Class II Div 1 群組 E、F、G；以及 Class III
• 恒溫器設定點（標準）：95°F (35°C)，額定 24 VAC–240 VAC 及 24 VDC
• 過濾：包含 5 微米自動排水水/雜質過濾分離器
• 材料：標準型；腐蝕環境提供 Type 303 或 Type 316 不鏽鋼選項
• 電壓選項（恒溫器型號）：110/120 VAC、240 VAC、24 VDC
• 噪音水準：依型號為 73–85 dBA
• 冷卻能力評定條件：在 100 PSIG (6.9 BAR) 供氣壓力下測量

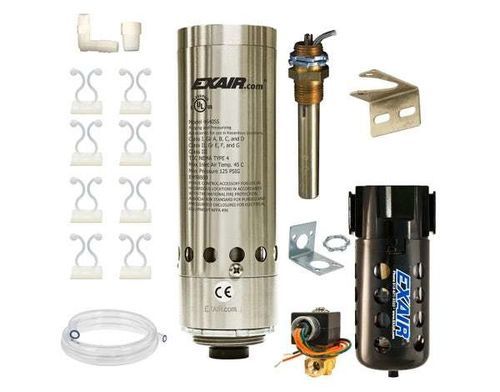

• 包含：Cabinet Cooler（基於渦流管）、過濾分離器、冷氣分配套件；恒溫器控制系統包含恒溫器及電磁閥
• 保固：5 年保固
