局部冷却用涡流管 Model 3808

用于冷空气

描述
在涉及小零件且受热影响的作业中，本产品为减少停机时间并提高产能的成熟解决方案。EXAIR 的 Mini Cooler™ 可产生聚焦冷气流，防止工具和工件的热量积聚。对高速加工特别有效，可防止烧焦、熔化及热引起的破损。运行安静且无活动部件。可提供单冷出口或双冷出口。

应用

• 小型工具冷却
• 针头冷却
• 刀片冷却
• 镜片研磨

优点

• 安装与运行成本低
• 提高生产速率
• 改善尺寸公差
• 静音且体积小；无易损件

配件
5904 - Mini Cooler™ 单点软管套件（随 3808 提供）
5905 - Mini Cooler™ 双点软管套件（随 3308 提供）
9003 - 手动排水过滤分离器，1/4 NPT（随 3808 提供）
9012 - 手动截止阀，1/4 NPT
9027 - 去油过滤器，1/4 NPT，24 SCFM（680 SLPM）

系统

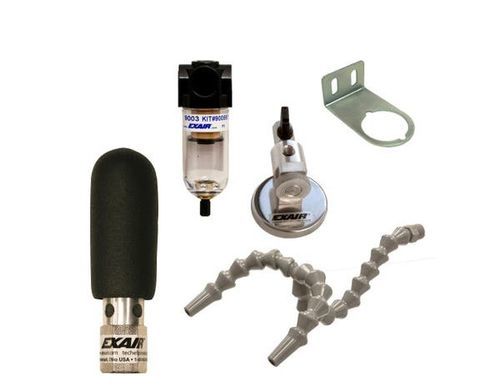

提供两种系统：型号 3808（单冷出口）包含 Mini Cooler™、Mini Single Point Hose Kit、可转动磁性底座和带安装支架的手动排水过滤分离器。型号 3308（双冷出口）包含 Mini Cooler™、Mini Dual Point Hose Kit、可转动磁性底座和带安装支架的手动排水过滤分离器。

工作原理
Mini Cooler™ 采用涡流管，将少量压缩空气转换为两个同轴、反向流动的气流。两股气流交换热量，在一端产生冷气，在另一端产生热气。柔性软管将冷气导向需冷却的表面。

技术规格

• 本页显示的型号 / SKU：P3808
• 配置：单冷出口（3808）或双冷出口（3308）；仅参考 Mini Cooler™ 本体型号（3708）
• 冷气输出（概述）：约 20°F（-7°C）冷气流以防止热量积聚
• 性能表值：出口温度 16°F（-9°C）
• 空气消耗：8 SCFM（227 SLPM）— 供气条件参照 100 PSIG（6.9 BAR） & 70°F（21°C）
• 声级：76 dBA，于 3 ft（914 mm）处测量
• 进气接口：1/4 NPT
• 运行：无活动部件；运行安静
• 所含软管套件选项：单冷出口或双冷出口
