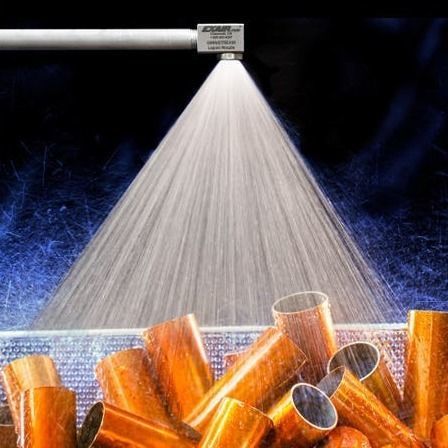

雾化喷嘴 Model FL1010SS

液体全锥形不锈钢

概述
EXAIR 的 1/4 NPT OmniStream™ 全锥喷嘴产生均匀的全锥喷雾。无叶设计且内部通道宽敞，抗堵塞，适用于含颗粒的液体。紧凑的直角外形，工作压力可达 250 PSI。常用于水、清洗助剂、洗涤剂、化学品、杀虫剂和除草剂。通过改变液体压力调节流量。

应用

• 冷却
• 涂覆
• 淬火
• 抑尘
• 清洗与冲洗
• 破泡
• 泥浆喷洒
• 消毒与脱脂
• 润滑

优点

• 高液体流量
• 全锥分布提高表面覆盖率
• 增加目标处液体量
• 整体 303 型不锈钢结构
• 直角紧凑设计，安装灵活

材料
303 型不锈钢制造。建议最高工作温度：800°F (426°C)。

工作原理
液体进入喷嘴主体，在腔体内形成涡流。涡流与精密加工的喷孔破坏表面张力，在受控角度产生均匀的全锥喷雾并控制液滴分布。

喷雾尺寸 — 全锥模式（部分数据）
OmniStream Cone（1/4 NPT 型号）— 按型号和压力示例的宽度 A / B / C：
FL1008SS — 7 PSI: A 5.7 in / B 8.6 in / C 14.3 in; 20 PSI: A 7.4 in / B 11.0 in / C 18.4 in; 60 PSI: A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in

注意
直角紧凑设计。无叶结构减少堵塞，适用于含颗粒的液体。

技术规格

• 商品名：OmniStream™ Cone
• 型号系列 / 示例：FL1008SS、FL1010SS、FL1011SS
• 产品 SKU（页面主项）：PFL1008SS
• 入口连接：1/4 NPT
• 建议最大液体压力：高达 250 PSI
• 材料：303 型不锈钢
• 最大工作温度：800°F (426°C)
• 设计：无叶涡流室，产生均匀圆形全锥喷雾；直角机身
• 容量（按型号）：FL1008SS = 8；FL1010SS = 10；FL1011SS = 11
• 最大通径（喷孔尺寸）：FL1008SS = 0.109 in；FL1010SS = 0.125 in；FL1011SS = 0.144 in
• 流量 (GPM / LPM) 按型号和压力（部分值）：
  3 PSI — FL1008SS: 0.50 GPM / 1.89 LPM; FL1010SS: 0.48 GPM / 1.82 LPM; FL1011SS: 0.62 GPM / 2.35 LPM
  5 PSI — FL1008SS: 0.60 GPM / 2.27 LPM; FL1010SS: 0.67 GPM / 2.54 LPM; FL1011SS: 0.85 GPM / 3.22 LPM
  7 PSI — FL1008SS: 0.70 GPM / 2.65 LPM; FL1010SS: 0.83 GPM / 3.14 LPM; FL1011SS: 0.96 GPM / 3.63 LPM
  10 PSI — FL1008SS: 0.80 GPM / 3.03 LPM; FL1010SS: 1.00 GPM / 3.79 LPM; FL1011SS: 1.10 GPM / 4.16 LPM
  20 PSI — FL1008SS: 1.15 GPM / 4.35 LPM; FL1010SS: 1.34 GPM / 5.07 LPM; FL1011SS: 1.51 GPM / 5.72 LPM
  40 PSI — FL1008SS: 1.55 GPM / 5.87 LPM; FL1010SS: 1.88 GPM / 7.12 LPM; FL1011SS: 2.21 GPM / 8.36 LPM
  60 PSI — FL1008SS: 1.80 GPM / 6.81 LPM; FL1010SS: 2.36 GPM / 8.93 LPM; FL1011SS: 2.66 GPM / 10.07 LPM
• 典型液体：水、清洗助剂、洗涤剂、化学品、杀虫剂、除草剂
