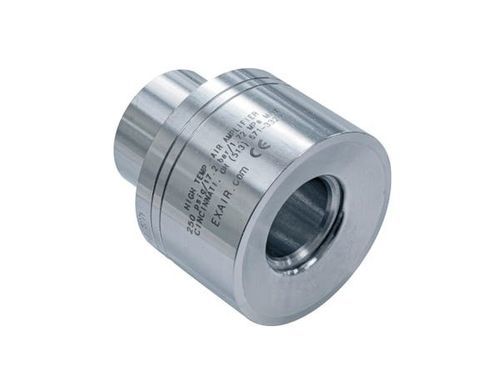

高温空气放大器 Model 121021

不锈钢用于通风和排放

产品描述
高温空气放大器额定工作温度可达700°F (374°C)，用于在高温环境中循环空气，例如炉内、窑炉和大型模具内。利用科恩达（Coanda）效应，这些放大器以少量压缩空气带动大量周围空气，通过固定空气间隙产生高流量、高速度的出风。其运行安静，流量放大倍数高，出风量可达压缩空气消耗量的25倍。

应用

• 排除焊接烟雾
• 冷却高温工件
• 干燥潮湿零件
• 清洁加工零件
• 在炉/模具中分布热量
• 通风受限区域
• 粉尘收集
• 排出罐体蒸气

优点
相比风机：

• 体积小、重量轻、便于携带
• 无需电力
• 无活动部件 — 维护少
• 出风端易于接管
• 即时开/关
• 力和流量可变
• 无射频干扰

相比文丘里和喷射器：

• 更大的气量且压缩空气消耗更低
• 更高的流量放大率
• 无内部阻碍物
• 符合OSHA的压力和噪声要求
• 运行安静

系统 / 型号类型
Super Air Amplifier系统包括：仅放大器；Super Air Amplifier套件（放大器、垫片套件、过滤分离器及带接头的减压阀）；豪华套件（EFC、垫片套件、过滤分离器及带接头的减压阀）；Super Air Amplifier垫片套件（不锈钢垫片）。

型号 / 出风口
型号：仅高温空气放大器 | 出风口直径：1-1/4" (32 mm)
仅高温空气放大器 — 121021
高温空气放大器套件 — 121221
豪华高温空气放大器套件 — 121221DX
Super Air Amplifier垫片套件 — 120321

性能 (80 PSIG / 5.5 BAR)
型号121021性能（使用0.003" / 0.08 mm垫片测试）：空气消耗 8.1 SCFM (229 SLPM)；放大比 18；出风口空气量 146 SCFM (4,132 SLPM)；距离6" (152 mm)处空气量 436 SCFM (12,339 SLPM)；声级 72 dBA。

尺寸 (型号121021)
A: 0.84 in (21 mm)
B: 0.94 in (24 mm)
C: 1.50 in (38 mm)
D: 2.40 in (61 mm)
E: 3.03 in (77 mm)
F: 0.27 in (7 mm)
G: 0.21 in (5 mm)
H: 0.75 in (19 mm)
J: 1.22 in (31 mm)
K: 2.88 in (73 mm)
L: 0.59 in (15 mm)
M: NPT 1/4"

气流分布
气流分布尺寸 (型号121021)：A: 2 in (51 mm); B: 2.9 in (74 mm); C: 4.7 in (119 mm); D: 6.5 in (165 mm).

工作原理
压缩空气通过进气口进入环形腔室，并通过小型环形喷嘴以高速喷出。主气流沿科恩达曲面贴附并导向出口，在中心产生低压区，从而诱导大量周围空气被带入主气流。混合气流作为高流量、高速度的出风排出。

规格 / 技术参数

• 型号 (SKU)：121021
• 名称：高温空气放大器
• 材料：不锈钢 (St. St.)
• 额定温度：最高700°F (374°C)
• 出风口直径：1-1/4" (32 mm)
• 空气消耗 (在80 PSIG)：8.1 SCFM (229 SLPM)
• 放大比 (在80 PSIG)：18
• 出风口空气量 (在80 PSIG)：146 SCFM (4,132 SLPM)
• 6" (152 mm)处空气量：436 SCFM (12,339 SLPM)
• 声级 (在80 PSIG)：72 dBA
• 性能测试用垫片：0.003" (0.08 mm)
• 连接：1/4" NPT
• 典型应用：焊接烟雾排放、高温件冷却、干燥、炉/模具内热量分布、受限区域通风、粉尘收集、罐体蒸气排放
