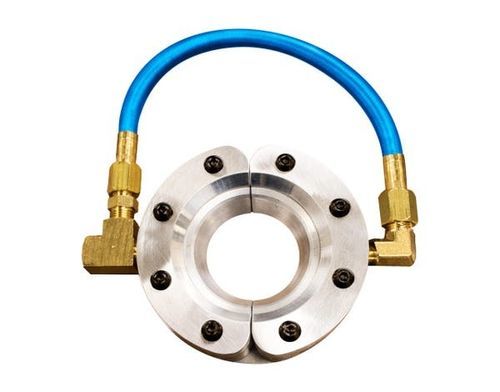

冷却环形气刀 Model 2434 Standard

烘干清洁尘埃控制

概述
EXAIR 的 Standard Air Wipe™ 提供均匀的 360° 气流，适用于管材、电缆、挤出件、软管等的吹扫、干燥、清洁和冷却。分体式设计可在材料运行时方便夹装，无需穿线。套件包含 Standard Air Wipe、垫片组、过滤分离器和带接头的压力调节器。

应用

• 洗涤、清洁、电镀或涂层后的干燥
• 吹除灰尘和污染物
• 冷却热挤出型材
• 均匀擦拭表面
• 干燥挤出型材、棒材和医用管
• 消除溶液携带，避免交叉污染
• 吹除汽车门密封条上的多余水分
• 去除多余涂层、水和油
• 干燥管、软管、电线、光纤
• 减少拖出造成的溶液损失
• 清洁喷枪喷嘴
• 干燥丝印或喷墨表面
• 清洁带材和丝带

优点

• 运行安静
• 气源消耗低
• 整个直径范围内均匀的 360° 气流
• 铝制型号耐温可达 150°F (66°C)
• 无需电源，无活动部件
• 非接触擦拭（无擦拭刀片）
• 分体式设计——紧凑、坚固、易于安装
• 重量轻，外形低
• 带螺纹安装孔
• 通过压力调节可变更力和流量
• 满足 OSHA 关于死端压力和噪音的最高要求

材料

• 结构：铝制本体，涂层螺钉和塑料垫片（对于最大至 4" / 102 mm 的尺寸，附带通用 PVC 气管）
• 温度等级：铝制型号最高至 150°F (66°C)
• 在不需要不锈钢紧固件时，适用于非腐蚀性环境

配件

• Standard Air Wipe 垫片组：Standard Air Wipe 的名义间隙为 .002" (0.05 mm)。垫片组（套件中包含或单独供应）含有两片 .001" (0.03 mm)、两片 .003" (0.08 mm) 和两片 .004" (0.10 mm) 塑料垫片，可通过改变间隙来调节力/流量。
• 套件：包含 Standard Air Wipe、垫片组、过滤分离器（自动排水、5 微米滤芯，按流量尺寸）和带接头的压力调节器（按流量正确尺寸）。

系统 / 型号（内径 → 单个 Standard Air Wipe | Standard Air Wipe 套件 | 垫片组）
内径 | 单个 Standard Air Wipe | Standard Air Wipe 套件 | 垫片组
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

性能 (80 PSIG / 5.5 BAR) — 气体消耗 & 声级
型号 | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

工作原理
压缩空气进入环形腔室，通过小型环形喷嘴以高速节流。主气流沿倾斜表面呈科恩达（Coanda）效应轮廓流动，在中心产生低压区，使周围空气被引入主气流。结果形成一个附着于被处理物表面的锥形 360° 气环，以高速气流均匀擦拭表面。

技术规格

• 可用通径（内径）：1/2"、1"、2"、3"、4"、5"、6"、7"、9" 和 11"（13、25、51、76、102、127、152、178、229 和 279 mm）。可提供特殊直径。
• 构造材料：铝本体、涂层螺钉、塑料垫片；对于 4" (102 mm) 及以下尺寸，随附通用 PVC 气管。
• 温度等级：铝制型号最高 150°F (66°C)。
• 间隙设置：标称 .002" (0.05 mm)；垫片选项：.001" (0.03 mm)、.003" (0.08 mm)、.004" (0.10 mm)。
• 过滤：套件包含带自动排水的过滤器，配有按流量尺寸的 5 微米滤芯；请使用洁净气源。
• 压缩空气入口：每个半体均有入口；9" (229 mm) 及更大尺寸的每半体有两个入口以维持均匀气流。
• 安装：可由压缩空气供给管支撑；下游侧带有螺纹安装孔 (1/4-20)。
• 调节：压力调节器可无限制地控制流量、力和气体消耗；套件包含正确尺寸的调节器。
• 气体消耗范围（在 80 PSIG / 5.5 BAR 下）：约 11.1 至 122.8 SCFM，视型号而定。
• 声级范围（在 3' / 914 mm 测量）：约 80 至 89 dBA，视型号而定。
• 套件包含：Standard Air Wipe、垫片组、过滤分离器和带接头的压力调节器（按套件规格）。
