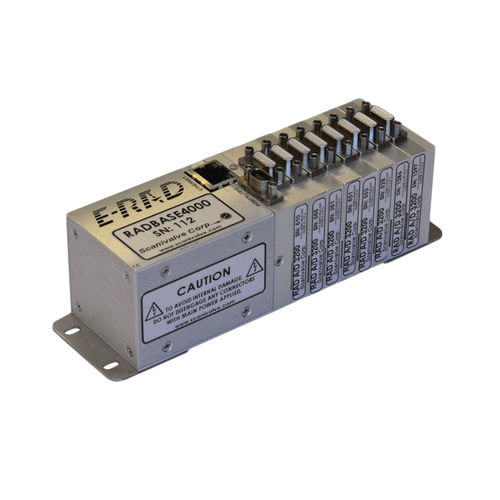

压力测量系统 E-RAD4000

用于定标用于以太网总线系统紧凑型

RADBASE 通过小直径标准 CAT5 以太网电缆输出工程单位。RADBASE 的内存中存储有压力传感器校准数据，可将数字数据转换为温度补偿工程单位。 然后将数据通过以太网 TCP/IP 100 baseT 输出到主机。 应用 通常情况下，RADBASE 会安装在风洞模型内或其他空间有限的位置，与 ZOC 压力扫描仪非常接近。 对于压力通道数量要求较低的小型模型，RADBASE 可以做得很小，以适应模型。对于大型系统，E-RAD 系统可通过模块化 A/D 模块或多个 RADBASE 进行扩展，以实现多达 2048 个压力通道的系统。 该系统的一个特点是每个 A/D 和每个 ZOC 压力扫描仪都安装有 ID 芯片。在开机过程中或根据需要，RAD 可读取 ZOC ID 芯片信息 - 型号、压力范围、序列号、通道数、生产日期和校准日期。 特点 - DSP 技术 - 625 Hz/通道/秒的吞吐量 - 模块化设计：每个 RADBASE 有 1-8 个 A/D 部分 - 紧凑型底座： 1.75 x 1.75 x 2.68 英寸（44.45 x 44.45 x 68.07 毫米） - 工程单位输出 - 支持多达 2048 个测量通道 - 以太网 TCP/lP 和 UDP 协议，"网络就绪" 一般说明 最先进的 DSP 技术是新型 E-RAD4000 压力测量系统的核心。 位于 RADBASE 内部的可编程设备（数字信号处理器，DSP）具有极快的数学运算功能，可实时对数据流进行运算。所有测量值均转换为工程单位。
