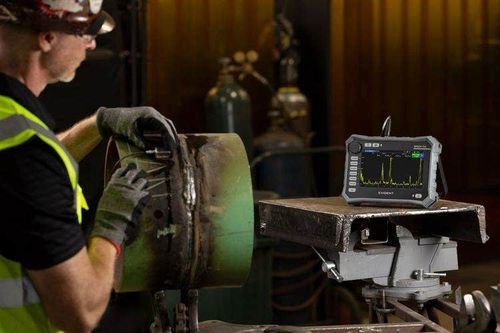

常规超声探伤仪 EPOCH™ 700

用于 CND手提数字

简短描述
EPOCH™ 700 是一款常规超声探伤仪，集成 24 位 A 扫描数字化、现代触摸屏、专用调节旋钮及实体快捷键。为现场检测设计，支持开放 .nde 格式并具备仪器内 A 扫描记录功能，便于生成可验证的数字检测记录。

概述
该仪器在高噪声环境下仍能提供高分辨率信号采集与清晰可靠的数据输出。触摸屏与物理旋钮/按键的混合操作界面，便于佩戴手套或在恶劣条件下快速调节。.nde 支持与机载报告功能简化了数据传输与追溯流程。

关键功能

• 24 位 A 扫描数字化，A 扫描至少 1024 点采样，振幅显示可达 0–800% 全屏高度
• 高动态范围接收器以减少饱和与削波
• 7 英寸高分辨率显示屏，提升 A 扫描呈现与数据叠加可读性
• PerfectSquare™ 可调方波脉冲发生器（20 ns–5000 ns），脉冲电压 100/200/300/400 V，阻尼可选
• 超过 20 组全数字滤波器（窄带/宽带/低通）
• 完整尺寸测量方法：DAC/TCG（ASME、JIS、CNDAC、自定义）、DGS/AVG、AWS D1.1/D1.5
• 机载 A 扫描记录（最长 30 秒，60 帧/秒）并支持 .nde 开放格式
• IP65 机壳并通过 MIL‑STD 冲击/振动测试以保证现场可靠性

为检验员与工作流程而设计
整机（含电池）约 1.8 kg，符合单手长期操作的人体工学设计。提供射线追踪可视化以辅助工件/焊缝定位、可视化尺寸配置器、64 GB 内置存储、Wi‑Fi 与 Bluetooth 无线传输，以及仪器直接生成报告以优化检测流程。

应用
适用于焊缝检测、复合材料检测、零部件与金属检测、制造质量控制及苛刻的核检测场景。具备 EPRI PDI 资格并支持若干合格探头（如 C542、C571、C5011），可用于关键性检测任务。

规格（节选）
外壳尺寸：230.7 mm × 166.9 mm × 71.9 mm
重量：1.8 kg（含电池）
电池续航：标准操作下 >8 小时
显示屏：7 英寸 TFT LCD
数据存储：64 GB 内置
脉冲电压：100/200/300/400 V；脉冲 20 ns–5000 ns
A 扫描位深：24 位；采样 ≥1024 点/扫描
振幅范围：0–110%、0–400% 或 0–800% FSH 可选
防护等级：IP65
连接性：USB‑C、Wi‑Fi、Bluetooth、19 针 LEMO I/O
