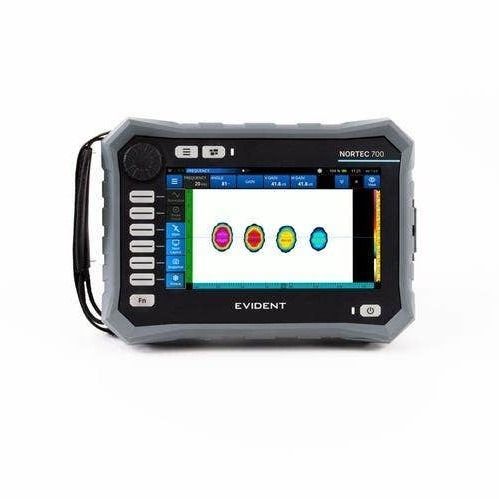

成像探伤仪 NORTEC™700

涡电流用于 CND手提

概述
NORTEC 700 是一款将传统涡流检测（ECT）与高级涡流阵列检测（ECA）集成于一体的探伤仪。面向航空航天、国防和工业级无损检测，其支持螺栓孔检测、双频测试与阵列成像，简化现场调试与作业流程。

型号与差异

• N700：常规涡流检测（ECT），单频用于表面与近表面检测。
• N700D：在 N700 基础上增加双频操作与增强的螺栓孔检测功能。
• N700i：集成 ECT 与高级 ECA 成像，具备自动层检测与缺陷查看功能。

主要功能

• 单一平台实现 ECT 与 ECA，并提供基于应用的智能预设以实现可重复配置。
• 硬键与触控混合操作，便于现场快速操作。
• 支持新一代涡流阵列探头（最多 256 通道），设备阵列容量至多 128 个时隙。
• 螺栓孔检测功能包括 Freeze 模式、自动层检测与 Defect Viewer（N700i）。
• 高采样率与灵活滤波选项，适用于旋转扫描器与手持检查。
• 坚固设计：IP65 防护等级并通过 MIL 级机械测试以保证可靠性。

下一代探头
支持的新一代 ECA 探头提高了重复性、保证探头间信号一致性并简化校准流程，array 型号可处理大量通道以实现细致成像。

螺栓孔检测与层检测
自动层识别与 Freeze 模式可减少螺栓孔及多层检测的误报。Defect Viewer 可将扫描器图像叠加，精确定位与紧固件相关的缺陷回波。

接口与探头支持
标配接口：16 针 LEMO® 通用连接器（支持 POWERLINK™）、BNC ECT 连接器（自动内部平衡）、ECA 连接器及 I/O 接口。支持自动探头识别与仪器预设，提升现场部署速度。

显示与布局选项
7 英寸高亮度显示，增强色彩映射并支持多种布局：单/双阻抗平面、扫频（带状图）、1:1 视图、C-scan、C-scan 瀑布、分屏及最多 3 路可配置轨迹的合并视图。

集成与可靠性
NORTEC 700 可集成到检测系统并支持通过 PC 软件远程控制，USB‑C 外设端口与选配 Wi‑Fi/Bluetooth。主要特性：IP65、工作温度 -10 °C 至 50 °C、64 GB 内部存储、最高 30 kHz 采样率、32 位数据分辨率及 3 路独立报警。

应用场景

• 航空航天：MRO 与 OEM 的表面、轮毂及螺栓孔检测。
• 国防：现场可用的紧固件与结构检测。
• 工业检测：焊缝、换热器/管道检测、表面与腐蚀检查。

特性 / 技术规格（摘要）

• 外壳尺寸：230.7 mm × 166.9 mm × 71.9 mm
• 重量：1.79 kg（含锂离子电池）
• 防护等级：IP65
• 电池型号：600-BAT-L-2（Li‑ion），续航 ≥ 8 小时（标准 ECT）
• 工作温度：-10 °C 至 50 °C（80% 相对湿度）
• 显示屏：7" TFT LCD（154.2 mm × 85.9 mm，对角 177.8 mm）
• 电源：24 VDC（60 W）
• 内部存储：64 GB
• 频率范围：5 Hz ～ 12.5 MHz
• 增益：0–100 dB（1 dB 步进）
• 阵列容量：最多 128 时隙；探头支持最多 256 通道
• 采样率：最高 30 kHz；数据分辨率：32 位
• 连通性：USB‑C、选配 Wi‑Fi/Bluetooth、19 针 LEMO I/O
• 环境与机械：通过跌落、冲击与振动等 MIL 级试验
