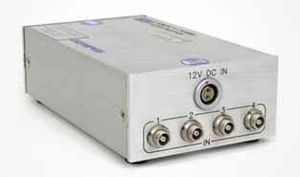

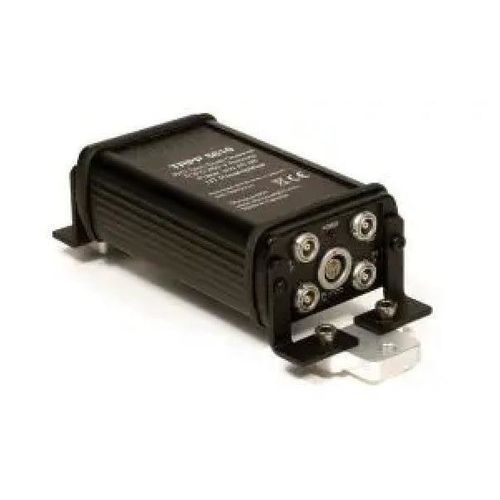

信号预放大器 TRPP 5810™

高电压IP66

TRPP 5810装置是一种高性能的远程脉冲发生器/前置放大器专用于TOFD检测与Evident的系列扫查器以及PV-100和PV-200焊缝检测系统相兼容。 这款远程脉冲发生器/前置放大器将一个40 dB前置放大器与一个远程高电压200 V脉冲重发器组合在一个小型机壳中可以为TOFD检测提供优质信噪比。TRPP 5810支持两个UT通道可使一对或两对TOFD探头同时进行检测。 TRPP 5810可以作为脉冲发生器和/或前置放大器使用。 TRPP 5810作为脉冲发生器使用 • 可以根据需要提供一个附加脉冲增益以生成更强的信号从而发现那些难以探测到的缺陷。 TRPP 5810作为前置放大器使用 • 在检测材料中具有较高超声衰减性的厚区域时为了采集到优质信号可以使用这款TRPP 5810装置获得附加增益或获得更好的宽带信噪比。 • 允许从远程传感器驱动长电缆。 特性 • 在PRF高达10 kHz的情况下对于超过500 ns的脉冲宽度可承受高达300 V的脉冲电压。 • 尺寸宽 × 高 × 长57 mm × 32 mm × 90 mm • 重量300公斤 • UT连接器8个LEMO 00母口 • 防水/防潮NEMA 4-IP66。防锈。 • 由一个外置12 VDC电源或通过仪器供电。 • 电源接口与标准的Evident脐带电缆兼容Fisher 103型公口 • 表明开启状态的红色LED指示灯 • 工作温度范围-10C 60C 脉冲发生器 • 远程、高压200 V脉冲重发器 • 在每个通道为100 ns时的最大脉冲重复频率PRF为10 kHz在1个单个通道为50 ns时的最大脉冲重复频率为20 kHz • 脉冲发生器一侧的输出可以防止误用或与仪器输出的不当连接。 前置放大器接收器 • 40 dB前置放大器 • 可适用于频率范围在1 MHz到15 MHz的各种探头。 • 前置放大器一侧的输入和输出可以防止误用或与仪器输出的不当连接。 选项 • 电源电缆源自TomoScan FOCUS LT • 5米电源线连接到TomoScan FOCUS LT • 电源电缆源自OmniScan • 10米电源电缆连接到OmniScan • 变压器和电缆 • 变压器120 VAC 240 VAC输入到12 VDC输出带有1条10米长电源电缆
