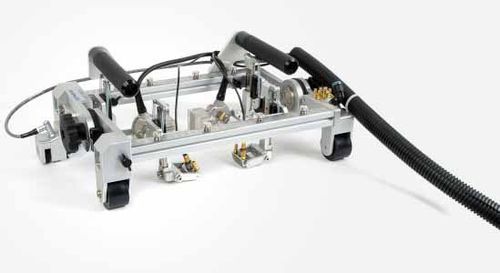

单轴扫描仪 HSMT-Flex

用于 CND用于焊接检测超声波

HSMT-Flex扫查器用于对外径为114.3毫米及更大管道的周向焊缝进行单轴编码检测。扫查器的标准配置包含4个探头托架，不过，如果购买了可选探头托架，可以总共安装8个探头。可以安装相控阵探头，也可以安装常规UT探头，以进行高效检测。 扫查器的主要特点是其中部可以弯折。这个特性可使扫查器贴附在较细的管道上，并通过装有弹簧的撑臂在管道径向上施加的力量，使楔块获得更好的稳定性，从而可进行优化的数据采集。出于同样的原因，安装在扫查器外侧的可选探头托架也可以旋转。 HSMT-Flex扫查器还允许它的一个侧边框架滑动。这个功能可使探头安装在扫查器的外侧。这种配置非常适合检测难以接触的部位，如：直管与管件相接的焊缝。 标准套装件 • 带有手柄的扫查器框架，以及 • 2个340毫米的框架杆 • 2个500毫米的框架杆 • 与OmniScan兼容、防水、装有弹簧的轮式编码器，带有5米长电缆 • 4个90度探头托架的支架 • 4个装有弹簧的撑臂（SLA） • 4个TOFD-P/E 31.75毫米联结轭 • 2个PA 40毫米 × 55毫米联结轭 • 注水管及配件 选购项目 • 脐带线缆 • 远程脉冲发生器/前置放大器 • 耦合剂供给装置 • 激光导向装置套装 • 由电池供电的激光导向装置，可更方便地跟踪焊缝。 • 联结轭 • TomoScan FOCUS LT编码器电缆适配器 • 替换编码器 • 探头托架套装 • 1套两个装有弹簧的撑臂（SLA），安装在90度的支架上，可安装4个以上的探头。 • 标准型：用于外径大于12英寸的管道。 • 弯折型：用于外径小于12英寸的管道。 • 备用零件套装 • 用于PV-100应用 • 用于PV-200应用
