产品规格型号
- 应用
- 用于加工设备
- 功率
37 kW
(50.31 hp)- 旋转速度
3,000 rpm
(18,849.56 rad.min-1)- 扭矩
1,500 Nm
(1,106.34 ft.lb)
产品介绍

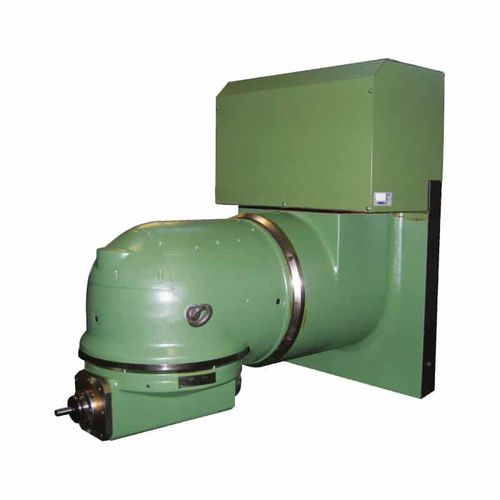

正交型 TX2 HT
带 2 个分度轴的正交测座。轴通过机床主轴旋转
其他信息
刀具锥度 [rif］
BT 50, ISO50
模板锁定力 [N］
20000
主轴头 - 支点距离 [mm] （毫米
250
功率 [Kw]
37
最高转速 [转/分钟］
3000
螺杆最大扭矩 [Nm］
1500
Hirth Asse "A "型电晕螺钉的通过角度
2,5°
C "轴分度步进，带 Hirth 联轴器
2,5°
用于 "A "和 "C "轴的齿圈联轴器
Z.144
重量[千克］
600
---
