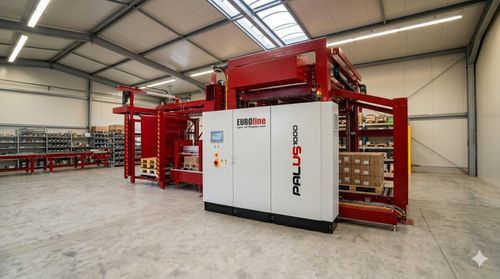

层叠码垛机 Palus 1000

高床机动全自动

概述
通用型码垛机，可作为层叠式或滑板式码垛机配置，顶部供料，适用于盒装、托盘、罐装、箱体、袋子等产品的高性能全自动码垛。

功能描述
产品通过单轨或多轨进入码垛机，完成分离、计数，并在需要时可旋转90°。挡块由控制程序按需激活。通过多次推送行形成层；整层被移动到托盘上方，滚筒输送带或层板前进并将层放置到托盘上。托盘装满后被输送出机外，便于取走。

主要特点

• 通用钢结构，整体覆盖，防尘耐脏
• 采用Siemens控制，带大尺寸彩色触摸屏，操作友好
• 全侧电动层居中，配测量传感器以实现精确定位
• 自动监控关键功能，确保高工艺可靠性
• 采用伺服驱动技术，实现容器高精度定位
• 适配Euro、工业、Düsseldorf及CHEP托盘
• 采用节能级驱动，降低能耗
• 操作员可编辑装箱/摆放方案，灵活生产
• 维护成本低
• 可选中间层装置集成于层板下，可实现中间层同时放置与下一层准备
• 可从客户托盘库自动进空托盘，或配备集成可调托盘仓（选配）

关键技术数据（摘要）

• 托盘尺寸：600×800 至 1200×1200 mm
• 产能：最高可达6800件/小时（视容器类型及堆码方案而定）
• 堆高（正文）：最高2400 mm；堆高最大值（技术表）：2000 mm
• 供料高度：2400–2800 mm
• 中间层料仓填充高度：1300 mm
• 空托盘仓（选配）容量：25
• 输送高度（标准）：450 mm
• 覆膜/垫片装置：2个吸附框架，每框12个吸盘
• 压缩空气：6–7 bar
• 电源：3 × 400 V，50 Hz
• 最大电流消耗：36 A

技术表（节选）
最大产能 | [容器/h] | 最高6800（取决于容器尺寸和堆码方案）
堆码方案 | | 可变
托盘类型（标准） | | Euro、Industrial、2 × 1/2 Euro
最大堆高 | [mm] | 2000
输送高度（标准） | [mm] | 450
空托盘仓（选配） | [容量] | 25
供料高度 | [mm] | 2400–2800
中间层料仓填充高度 | [mm] | 1300
覆膜装置吸盘数量 | | 2个吸附框架，每框12个吸盘
压缩空气 | [bar] | 6–7
电源电压 | [V] | 3 × 400, 50 Hz
最大电流消耗 | [A] | 36

规格 / 技术特性

• 型号名称：Palus 1000
• 类型：通用码垛系统（层叠式或滑板式码垛机）
• 支持托盘尺寸：600×800 至 1200×1200 mm
• 吞吐量：最高6800容器/小时（取决于容器尺寸与堆码方案）
• 供料高度：2400–2800 mm
• 堆叠能力：正文显示最高2400 mm；技术表显示最大2000 mm
• 空托盘仓：选配，容量25个托盘
• 中间层料仓填充高度：1300 mm
• 输送高度（标准）：450 mm
• 覆膜/垫片装置：2个吸附框架，每框12个吸盘
• 压缩空气要求：6–7 bar
• 电气：3 × 400 V，50 Hz；最大电流消耗36 A
