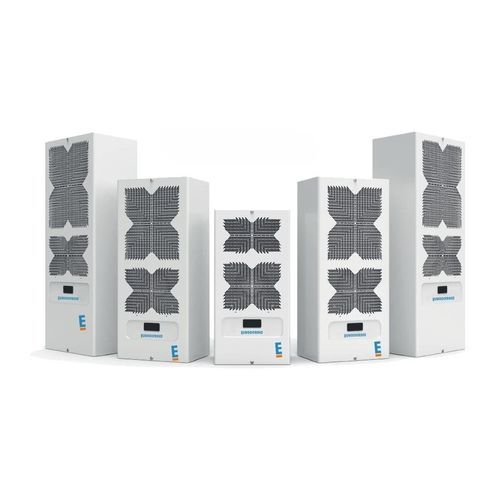

侧挂式电柜空调 CLX series

壁挂远程通信设备用于电脑室

概述
用于配电柜和机房的侧装空调（柜式冷却器）。

主要特点：

• 标准侧装空调，畅销机型之一
• 安装非常方便（室内或室外）
• 操作与维护简化
• 快速供货（部分型号常备库存）

标准配置

• 可直接安装于柜体/房间外侧面板
• 毛细管膨胀节流
• 带显示的电子恒温器（含门开关管理）
• 冷凝器防污处理
• 冷凝水排放快速连接
• 冷凝水再蒸发（从 CLX08 起）
• 柜体安装密封垫，防护等级 IP55
• 符合人体工程学的磁性金属空气过滤器
• 通过连接器进行电气连接
• 简化的开孔模板
• RAL7035 涂装
• 完整文件资料
• 标准保修 18 个月（特殊协议除外）

选项与变型

• EXTT 版本（户外安装）
• 半嵌入式安装
• 特定电压和频率（例如双相 400/460-2-50/60，单相 115-1-50/60…）
• UL 认证
• 指定 RAL 颜色喷涂
• 不锈钢外罩
• 加热电阻

技术规格（按型号简表）
型号：CLX04 CAI | CLX06 CAI | CLX08 CAI | CLX10 CAI | CLX12 CAI | CLX16 CAI
EXTT 版本可用？：– | 是 | 是 | 是 | 是 | 是
电源类型：所有型号均为单相
V-Hz：所有型号 230-1-50/60
制冷量 A35/A35 (W)：380 | 720 | 880 | 1000 | 1250 | 1600
制冷量 A35/A50 (W)：240 | 555 | 705 | 760 | 930 | 1100
输入功率 A35/A35 (W)：240 | 380 | 450 | 500 | 590 | 720
制冷剂：所有型号 R134a
额定/最大电流 (A)：1.5 / 8.6 | 2.3 / 10.9 | 2.4 / 12.9 | 3 / 13.1 | 3.2 / 17.1 | 3.8 / 16.2
线路保护 (A)：4 | 6 | 6 | 6 | 6 | 6
防护等级 (IP)：所有型号 IP55
柜体风量 (m3/h)：165 | 305 | 325 | 540 | 540 | 540
环境工作温度 最低 / 最高 (°C)：-20 / +55 [+50**] 所有型号相同
噪声级 dB(A)：60 | 65 | 65 | 65 | 65 | 65
外形尺寸 H x W x D (mm)：H: 460 | 640 | 640 | 783 | 1000 | 1000 • W: 280 | 316 | 316 | 348 | 400 | 400 • D: 200 | 240 | 240 | 220 | 250 | 250
重量 (kg)：17 | 24 | 25 | 27 | 41 | 41

型号：CLX20 CAI | CLX20 TAI | CLX30 CAI | CLX30 TAI | CLX40 CAI | CLX40 TAI | CLX60 TAI
EXTT 版本可用？：以上所有列出型号均可
电源类型：根据型号为单相 / 三相（详见型号）
V-Hz：230-1-50/60 或 400-3-50 / 460-3-60（视变型而定）
制冷量 A35/A35 (W)：2000 | 2000 | 3000 | 3000 | 3850 | 3850 | 5400
制冷量 A35/A50 (W)：1500 | 1500 | 2210 | 2210 | 2650 | 2650 | 4200
输入功率 A35/A35 (W)：990 | 870 | 1190 | 1140 | 1670 | 1580 | 1950
制冷剂：所有型号 R134a
额定/最大电流 (A)：4.8 / 21.8 | 1.6 / 12 | 5.2 / 35 | 2.4 / 20 | 7.8 / 37 | 3.1 / 16 | 3.7 / 32
线路保护 (A)：10 | 4 | 10 | 6 | 16 | 6 | 8
防护等级 (IP)：所有型号 IP55
柜体风量 (m3/h)：885 | 885 | 1500 | 1500 | 1500 | 1500 | 1500
环境工作温度 最低 / 最高 (°C)：-20 / +55 [+50**] 所有型号相同
噪声级 dB(A)：65 | 65 | 70 | 70 | 70 | 70 | 72
外形尺寸 H x W x D (mm)：H: 1000 | 1000 | 1270 | 1270 | 1270 | 1270 | 1600 • W: 400 | 400 | 500 | 500 | 500 | 500 | 500 • D: 250 | 250 | 336 | 336 | 336 | 336 | 400
重量 (kg)：42 | 44 | 66 | 70 | 70 | 74 | 104

备注
• EXTT 版本 = 配置为户外安装的设备。 • 部分型号的 60 Hz 值以括号表示。 • 数据非合同性，具体数值需根据变型和选项确认。

特性 / 技术规格

• 系列：CLX（侧装空调）
• 制造商品牌：n'Vent (ex-Texa) - gamme distribuée par Eurodifroid
• 制冷剂：R134a
• 防护等级：IP55
• 环境工作温度：-20 °C 至 +55 °C（如适用，60 Hz 时的值显示为 [+50]）
• 噪声等级按型号标示（根据型号为 60 至 72 dB(A)）
• 电源：视型号和变型而定为单相或三相（230-1-50/60；400-3-50 / 460-3-60）
• 可选项：EXTT 版本、半嵌入、UL 认证、指定 RAL 涂装、不锈钢外罩、加热电阻、特定电压/频率
• 可维护性：人体工学磁性滤网、快速滤网更换、简化切口模板
• 标准保修：18 个月（特殊协议除外）
