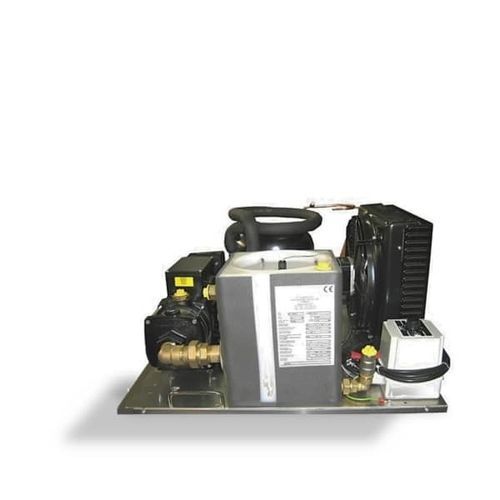

油冷却装置 ERI series

水乙二醇水燃料

简介
可嵌入的有源冷却器，按需定制，用于水或油的冷却，便于集成到机器或工业工艺中。

主要特点

• 100%定制化
• 可集成到您的机器或工艺中
• 兼容水、乙二醇水溶液、油和乳化液
• 多种外形尺寸、功率和表面处理可选
• DP（无水箱）或 D（无水箱且无泵）变体

标准配置

• 提供适用于水、乙二醇水、油和乳化液的版本
• 密闭式压缩机
• 机械恒温器控制
• 风冷冷凝
• 毛细管膨胀阀
• 内置循环泵
• 水位指示灯
• 带有安装点的铝制底座，便于设备集成
• 聚乙烯水箱
• 浸没式铜蒸发器
• 水箱排放阀
• 搬运手柄
• 纹理面漆 RAL 7035
• 完整文档
• 18 个月保修（特殊协议除外）

选项与型号

• DP（无水箱）或 D（无水箱且无泵）变体
• 为集成定制外形尺寸
• 适配水、乙二醇水、乳化液或油
• 多种制冷功率可选
• 防腐蚀表面处理
• 远程控制与报警
• 非标准 RAL 涂装

汇总表（实例）
实例机型：ERI 02 | ERI 07 | ERI 12 | ERI 12 T | ERI 20 | ERI 20 T
是否提供油式版本？: - | 是 | 是 | 是 | 是 | 是
电源 - 类型：部分机型为 230-1-50（单相）；其他为 400-3-50（三相）
制冷量 L10A32（+10°C 出水，+32°C 环境）(W)：200 | 100 | 1200 | 1200 | 2200 | 2200
额定功耗 (W)：290 | 560 | 1150 | 1250 | 1400 | 1500
制冷剂：R134a（针对所列机型）
额定/最大电流 (A)：2.3 / 8.8 | 3.7 / 15 | 7.3 / 26 | 3.2 / 10 | 7 / 31 | 3.7 / 13
额定风量 (m3/h)：255 | 390 | 900 | 900 | 1100 | 1100
可用水流量 (l/min) 最小 / 最大：1 / 9 | 1 / 9 | 3 / 41 | 3 / 41 | 3 / 41 | 3 / 41
可用水压 (bar) 最小 / 最大：3.5 / 0.5 | 3.5 / 0.5 | 2.8 / 1.2 | 2.8 / 1.2 | 2.8 / 1.2 | 2.8 / 1.2
水箱容积 (l)：5 | 8 | 8 | 8 | 30 | 30
工作环境温度 (°C) 最小 / 最大：+10 / +40（适用于所列机型）
调节温度范围 (°C)：0 / +20（适用于所列机型）
噪声级 (dB(A))：所列机型约 69
外形尺寸 H x W x D (mm)（按型号示例）：H 230-420 | W 405-645 | D 430-700（视型号而定）
重量 (kg)（示例）：24 | 40 | 60 | 65 | 85 | 90

技术参数 / 规格

• 系列：ERI（可嵌入冷却器，多种系列：ERI 02、07、12、12 T、20、20 T 等）
• 应用：用于机床、主轴、变频器、液压系统、工业激光的水冷和油冷
• 常用制冷剂：R134a（视型号而定）
• 电源：单相 230-1-50 或 三相 400-3-50，视型号而定
• 调节范围：0 至 +20 °C
• 环境工作温度：+10 至 +40 °C
• 风量与水量根据型号可变（额定风量最高达 1,100 m3/h；水量 1–41 l/min）
• 水箱容积：根据型号 5 至 30 升
• 液压选项：DP（无水箱）与 D（无水箱且无泵）版本
• 表面处理：标准纹理 RAL 7035 涂装，可选不同 RAL 及防腐处理
• 结构：用于固定的铝制底座、聚乙烯水箱、浸没式铜蒸发器、排水阀
• 集成设备：循环泵（视版本）、水位指示、搬运手柄
• 噪声参考值：所列机型约 69 dB(A)（非合同值）
• 保修：18 个月（特殊协议除外）
