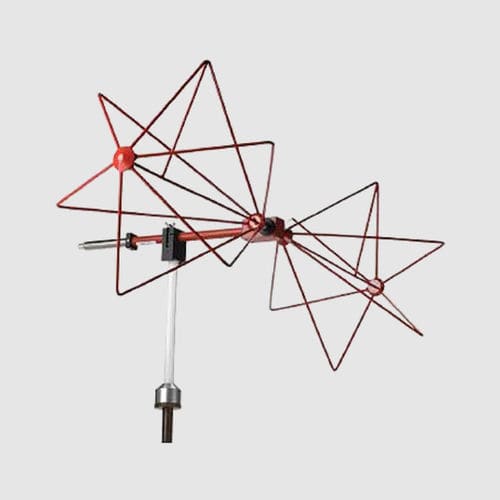

无线电天线 3110C

双圆锥式室外用紧凑型

ETS-Lindgren 的 3110C 型双锥天线结合了多项独特功能，实现了高水平的性能。平衡器、馈线和元件笼设计使 3110C 型的响应曲线几乎呈线性，非常适合扫频测量。天线对垂直面的方向不敏感，有助于消除任何未被注意或记录的方向变化导致的测试结果变化。 为了实现这种性能，平衡器在设计时使用了非平衡变平衡变压器。这使得电流转换非常均匀。此外，还沿馈线放置了铁氧体，以减少在垂直极化测量中可能干扰天线图案的共模电流。 3110C 安装也很方便，现在采用了带方形轴环的激振杆安装方式。在使用 ETS-Lindgren 杆时，该轴环可以方便地进行极化校准。 3110C 型的常见应用包括 MIL-STD 规范、ANSI C63.4、FCC-18 和 EN 55022 发射测试。 主要特点 结构紧凑，可在有限空间内使用 独特的元件设计提高了性能 改进的平衡器设计可提高效率 安装灵活 出色的射频对称性 产品特性 独特的元件设计 有些双锥形天线在 281 MHz 频率时会出现电气凸起，但 ETS-Lindgren 的双锥形元件横截面设计消除了这一问题，从而提高了性能。双锥元件的横截面将中心元件与外部元件连接起来，从而减小了凸起。另一项改进是元件保持架在拧入平衡器时不会过度拧紧。
