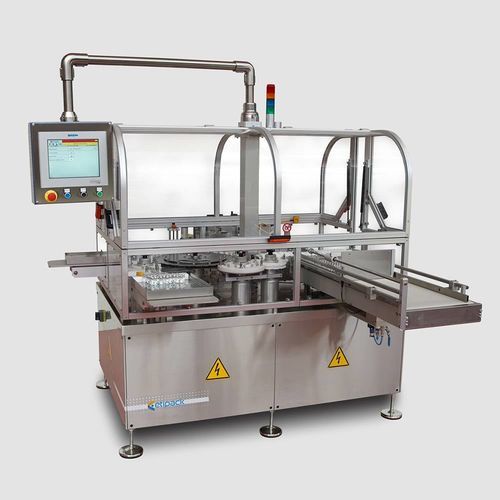

自动标签机 Pharma Flexi

注射器瓶子用于试剂瓶

概述
用于圆柱形医药产品（安瓿、瓶、卡式针筒、注射器）的高速自动贴标系统。Pharma Flexi 支持独立工作或在线集成，能处理高度变化和不稳定产品，贴标速度可达 ≤ 400 件/分钟。按 GMP 指南为医药生产设计。

主要组成与运行
系统由上料皮带、间距螺旋（coclea）、输送与相位固定装置以及位于贴标站附近的转盘式料架组成。产品通过时完成贴标，旋转装置（DRP）通过旋转产品完成贴标。独立配置下配备低抓地力输送带以接收人工装载托盘，并设有合格/不合格产品的出料托盘。

控制与校验
控制面板安装在可倾斜移动臂上（HMI PC ASEM），并采用 Siemens S7 PLC 提供外设诊断、FailSafe 管理、批次处理和事件/报警报告。包含使用 UV（电致发光）传感器的标签检测站。可集成可变数据打印单元以及用于打印/覆印校验的视觉系统（OCV/OCR/条码检查）。

拒收与出料管理
通过两组带吸附分离的出料转盘和静态托盘输送，实现先进的拒收管理，将合格和不合格产品分开，确保拒收件的受控处理。

结构与维护
转盘和导轨可无工具手动更换，实现快速换型。用于高产的 Energy 100 贴标机（Kanigen 处理）采用带磁编码器的步进电机，适合高速贴标。控制面板可查看电气原理图和使用手册，便于维护。

主要特性

• 喷涂钢支撑结构，防振设计，带可调不锈钢支脚
• 控制电子模块集成于机身（Siemens S7 PLC）
• 可倾斜不锈钢臂上的 HMI PC ASEM
• 紧急、复位、停止及运行按钮
• 用于产品上料的输送带，配手动出盘系统
• 最小进料量检测
• 带双重微调的上料螺旋
• 双进料转盘，快速换型
• 专用贴标机（Kanigen 处理）用于高产；卷筒装卸及机械调节位于防护外侧
• 完成贴标的产品旋转装置（DRP）
• 用于标签校验的单一 UV 光栅（标签需对 UV 有反应）
• 合格/不合格产品的静态收集托盘
• 存在检测与托盘最大负载监控
• 配分离器、气动开关和主压力表的气源系统（非润滑气体 ≤ 6 bar）
• 铝和聚碳酸酯安全防护罩

可选附件

• 换型腔位：18、27 或 36 腔
• 带微调补偿器和位置计数器的 TTO 打印单元
• 条码及/或 OCR/视觉检测
• 序列化系统
• 用于透明标签的超声波传感器

技术参数
产能速度* — ≤ 400 件/分钟
贴标机型号 — 专用贴标机（Kanigen 处理） / Energy 100
外形尺寸 L × W × H — 2740 × 1940 × 2080 mm
产品直径（最小–最大） — Ø 10.75 mm – 25.00 mm
外卷径 — ≤ 380 mm
电源 — 230 V，50–60 Hz
功率消耗 — 1000 W

备注
转盘式传送系统对产品高度变化不敏感，可稳定不稳定产品，从而支持非常高的贴标速度。转盘与导轨支持无工具快速人工换型。该机为 Etipack Pharma 系列的一部分，适用于医药产品的贴标、编码、序列化与追踪。

技术规格（摘要）

• 产能速度：≤ 400 件/分钟
• 贴标机：Energy 100，高产量专用贴标机（Kanigen 处理）
• 机器尺寸（L × W × H）：2740 × 1940 × 2080 mm
• 产品直径范围：10.75 – 25.00 mm
• 最大外卷径：≤ 380 mm
• 电源：230 V，50–60 Hz — 功率：1000 W
• 控制：Siemens S7 PLC；可倾臂上的 HMI PC ASEM
• 质量控制：用于标签检测的 UV 传感器，集成印刷与视觉用于覆印/OCV/OCR/条码检测
• 拒收处理：两组带吸附分离的出料转盘与静态托盘装载器
• 合规性：按 GMP 指南设计，支持 CFR21 事件/报警报告
