自动标签粘贴打印机 PTS

标签电动

概述

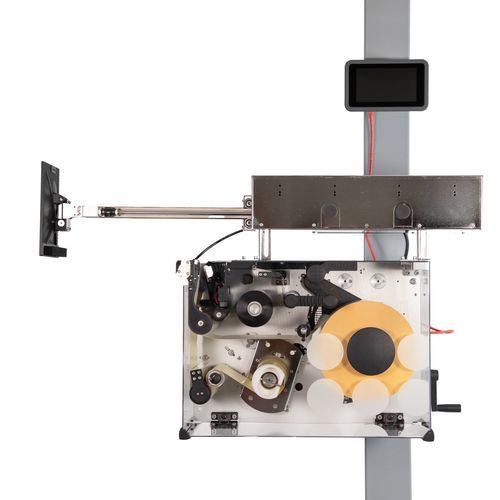

用于在产品和包装上实时打印并贴附标签的电动打印与贴标（Print-and-Apply）系统。可配置不同的贴标器；打印单元为全电动设计，不需要压缩空气。适用于可变数据打印（条码、物流及可追溯性信息）并实现自动贴附到产品或包装上。

要点

• EIDOS开发的第六代Print & Apply系统
• 完全电动架构——打印电子部分及基本功能无需压缩空气
• 模块化、紧凑的解决方案，适合现代工业生产需求

打印性能
PTS根据材料和打印头宽度提供高打印速度。

• 塑料材料可达1000 mm/s
• 涂布纸可达600 mm/s
• 羊皮纸（vellum）可达500 mm/s
• 最大打印宽度160 mm（6"打印头）

兼容贴标器
支持的贴标器类型包括Linear、Rotor（如Rotor Fast）和Delta-V。部分贴标器在需要时可能要求6 bar压缩空气（峰值40 l/min，平均消耗5–6 l/次）。

打印与贴附单元特性

• 模块化结构，支持4"、5"或6"可互换打印头
• Smart X-Motor伺服助力技术（打印操作无需压缩空气）
• 高级节带（ribbon）系统
• 可更换的QuickTronic X-Changer电子模块，支持热插拔（hot-swap）
• 通过PC、平板或智能手机的浏览器进行管理与诊断
• 可选7" HMI接口，支持PoE
• 卷带长度可达1,200米，延长生产连续性
• 组件快速可达，便于维护和消耗品更换
• 广泛的连接性：Ethernet、Wi‑Fi、RS232、USB、CAN Bus和数字I/O

可选项

• 标签启停
• 启始光电传感器
• PC集成
• 标签设计软件
• 电缆及接口模块
• 贴标校验控制
• 地面支撑结构
• 桥式支撑结构
• 安全防护罩
• 贴标垫上的标签存在光电传感器

技术规格（表）
特性 — PTS — PTS-XT
最高印字速度 — max 1000 mm/s — max 1000 mm/s
标签尺寸（宽 x 步长） — up to 160 x 210 mm — up to 160 x 210 mm
印字区域 — 107、128 或 160 mm — 107、128 或 160 mm
印字类型 — 热转印 / 热敏 — 热转印 / 热敏
外卷径 Ø — max 250 mm — max 350 mm
内卷径 Ø — 76 mm — 76 mm
电源 — 48 Vdc - 320 W — 48 Vdc - 320 W
压缩空气 — 打印单元无需压缩空气 — 打印单元无需压缩空气
条码 — 支持所有主要1D和2D条码标准 — 支持所有主要1D和2D条码标准
打印头 — 4"、5"或6"可互换 — 4"、5"或6"可互换

应用 / 典型行业

• 饮料
• 化工
• 化妆品
• 塑料行业
• 造纸与转换
• 其他工业领域

技术要点汇总

• 系列 / 型号：PTS
• 印字技术：热转印与热敏
• 最高印字速度：最高可达1000 mm/s（视材料而定）
• 最大印字宽度：160 mm（6"打印头）
• 外卷径（ribbon）：PTS可达250 mm / PTS-XT可达350 mm
• 内芯直径：76 mm
• 电源：48 Vdc - 320 W
• 压缩空气：打印单元不需压缩空气；部分贴标器可能需6 bar（峰值40 l/min，平均5–6 l/次）
• 接口：Ethernet、Wi‑Fi、RS232、USB、CAN Bus、数字I/O
• 可选7" HMI PoE接口
• 热插拔电子模块与基于浏览器的管理/诊断
• ribbon卷长可达1,200 m
