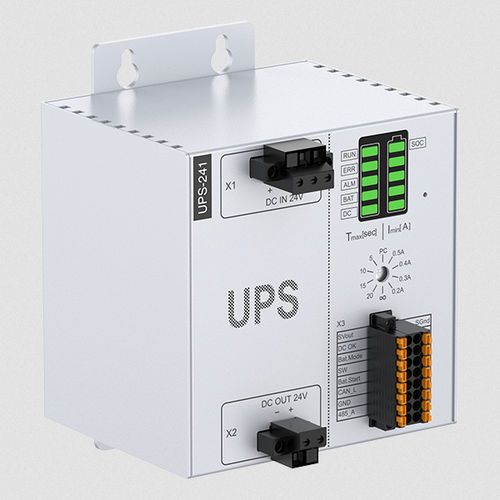

可编程自动化控制器 / 紧凑型 UPS-241

DIN导轨RS485CAN总线

产品详情
UPS-241是一款为苛刻的工业环境设计的智能备用电源解决方案。其核心任务是在意外的外部电源故障期间，无缝切换并持续为您的关键设备（如PLC、HMI、伺服驱动器、仪器等）提供稳定的24V电源。重要的是，它同时提供精确的电源状态信号，并提供一个重要的备用时间窗口。这确保了您的设备有足够的时间安全保存关键的过程数据并执行有序的关机程序，有效防止因意外断电导致的数据丢失、系统崩溃或硬件损坏的风险，最大限度地减少计划外停机造成的损失。

专业、可靠、卓越性能
UPS-241集成了工业级保护组件和先进的电源管理芯片，采用高性能超级电容器作为其能量存储核心。这种组合提供了显著的优势：紧凑的尺寸便于集成到空间有限的工业控制柜中；卓越的可靠性，能够抵抗频繁的充放电循环和恶劣条件；极低的输出纹波确保供电设备的稳定运行，优越的抗干扰能力在复杂的电磁环境中保持一致的性能。超级电容器解决方案还提供超长的使用寿命（远远超过传统电池），显著降低长期维护成本。

丰富的接口，可控的状态
除了强大的电源保护外，UPS-241还具有丰富的I/O接口，并原生支持标准的Modbus RTU和CAN 2.0B通信协议。这使得它能够无缝集成到您现有的工业控制网络中。您可以实时监控其状态（例如，能量存储水平、输入/输出电压/电流），远程配置参数，并精确触发供电设备的保护逻辑。其备用时间适合大多数工业设备（例如，24W负载时为110秒，120W负载时为20秒），结合快速充电能力（50秒充满），让您对备用持续时间充满信心，以有效应对紧急情况。内部2520Ws超级电容器容量提供了坚实的能量基础。

坚固可靠
它已根据IEC 60068-2-64和IEC 60068-2-27标准进行了测试，包括随机振动测试和机械冲击测试。这些测试表明，该设备能够很好地承受振动和冲击。此外，它具有CE和FCC Class A认证，这意味着它在电磁兼容性和安全性方面表现出色。所有这些使其非常适合工业自动化和恶劣环境。

特点

• 内置超级电容器
• 支持RS485，CAN2.0B
• 支持IO状态反馈
• DC24V输入，过压和反极性保护
• 壁挂式或DIN导轨安装（可选）
• 支持-20~60℃宽温工作环境

规格

• DC输入
  • 输入电压：24VDC -15% / +20%
  • 最大电流：12A
  • 输入保护：过压和反极性保护
• DC输出
  • 放电模式：24V DC
  • 最大电流：6A
  • 输出保护：短路和过流保护
• 通信
  • RS485：1 x RS485 Modbus RTU，最大115.2Kbit/s
  • CAN2.0B：1 x CAN BUS 2.0B，最大1Mbit/s
• IO接口
  • LED：5 x LED，RUN（绿色），ERR（红色），ALM（橙色），BAT（绿色），DC（绿色）；1 x SOC
  • 旋转编码：模式选择
  • DC OK：DC电源状态，继电器常开输出
  • Bat.Mode：电池供电模式，NPN输出
  • Bat.Ready：电池完全充电状态，NPN类型输出
  • SW：系统电源关闭/打开控制的输出信号（低电平有效）
  • Remote：远程电源开/关输出，NPN类型输出
  • Bat.Start：强制电池输出，NPN类型输入
  • Dev.Psts：电力接收设备的工作状态，NPN输入
• 超级电容器
  • 电容器：4 x 200F-2400Ws
  • 充电时间：50秒
  • 放电时间：40秒/60W或20秒/120W
• 机械
  • 尺寸：100x100x80mm（3.9x3.9x3.1英寸）
  • 净重：0.85kg（1.88磅）
  • 结构：壁挂式或DIN导轨固定样式
• 环境
  • 工作温度：-20~60℃（-4~140℉）
  • 存储温度：-40~80℃（-40~176℉）
  • 相对湿度：5~95%（非凝结）
  • EMC：CE/FCC Class A
