扁平铰链 20796532
金属螺旋式镀铬

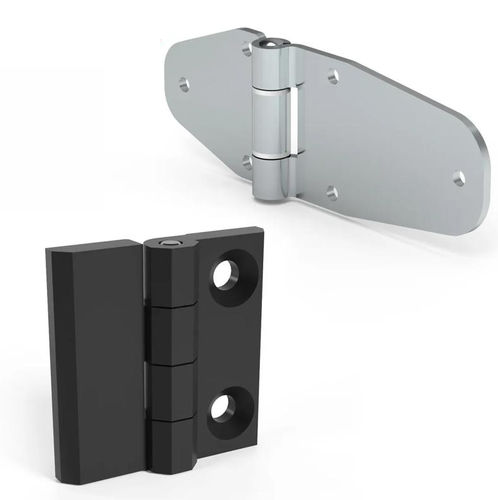

扁平铰链 - 20796532 - Essentra Components - 金属 / 螺旋式 / 镀铬

扁平铰链 - 20796532 - Essentra Components - 金属 / 螺旋式 / 镀铬 - 图像 - 2

扁平铰链 - 20796532 - Essentra Components - 金属 / 螺旋式 / 镀铬 - 图像 - 3

扁平铰链 - 20796532 - Essentra Components - 金属 / 螺旋式 / 镀铬 - 图像 - 4

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 Essentra Components 网站

产品规格型号

类型

扁平

材料

金属

固定方式

螺旋式

表层材料

热喷漆, 镀铬, 黑色尼龙, 无表层材料

应用

门, 板材, 重载

其他特性

螺杆式, 压铸, 加固型

长度

最少: 40 mm
(1.575 in)

最多: 187 mm
(7.362 in)

宽度

最少: 40 mm
(1.575 in)

最多: 65 mm
(2.559 in)

厚度

最少: 9 mm
(0.354 in)

最多: 16 mm
(0.63 in)

产品介绍

平面铰链，设计以提供较大的接触面积，从而提升稳定性和载荷分布。固定系统结合螺钉与销钉，实现便捷、可靠且加强的安装，适用于频繁使用和工况苛刻的场景。

典型应用：重型门、机械外壳、检修/接入面板、汽车组件、发电机机壳。
设计用于承受重复应力和恶劣工作环境。

材料、表面处理与颜色

可选材料：不锈钢、钢、锌合金、压铸锌（Zamac）、聚酰胺（PA）、30% 玻璃纤维增强尼龙。
表面处理 / 颜色：钢（自然色）、银色、黑色、镀铬、粉末喷涂、无表面处理。
系列编号：SR4599、SR5506、SR5507。

产品变体（示例 SKU）

20121617 — 价格区间：€9.4099 - €13.1738；可用量：220；总长：50.0 mm；厚度：11.0 mm；宽度：50.0 mm；表面：镀铬；凸轮材料：压铸锌。
20123543 — 价格区间：€6.3009 - €8.8212；可用量：2205；总长：50.0 mm；厚度：11.0 mm；宽度：50.0 mm；表面：粉末喷涂；材料：聚酰胺。
20054090 — 价格区间：€4.9744 - €6.9641；可用量：290；总长：40.0 mm；厚度：9.0 mm；宽度：40.0 mm；材料：30% 玻璃纤维增强尼龙。
20069100 — 价格区间：€2.901 - €4.5127；可用量：29；总长：40.0 mm；厚度：9.0 mm；宽度：40.0 mm；表面：镀铬（如有注明）。
20054076 — 价格区间：€1.8602 - €2.8936；可用量：562；总长：40.0 mm；厚度：9.0 mm；宽度：40.0 mm；表面：无处理；部分变体标注材料为 PA。
20124397 — 价格区间：€8.0419 - €13.9863；可用量：300；总长：40.0 mm；厚度：9.0 mm；宽度：40.0 mm；表面：粉末喷涂；材料：锌合金。
20124380 — 价格区间：€2.5027 - €3.8931；可用量：275；总长：40.0 mm；厚度：9.0 mm；宽度：40.0 mm；表面：粉末喷涂。
20121662 — 价格区间：€9.4099 - €13.1738；可用状态：订购（交期请咨询）；总长：50.0 mm；厚度：11.0 mm；宽度：50.0 mm；表面：无处理。
20069117 — 价格区间：€2.4024 - €3.737；可用量：30；总长：40.0 mm；厚度：9.0 mm；宽度：40.0 mm。
20796501 — 可用状态：订购（交期请咨询）；总长：187.0 mm；厚度：16.0 mm；宽度：65.0 mm；凸轮材料：钢；表面：自然色。

特性 / 技术规格

类型：螺钉与销钉固定的平面铰链。
设计：大接触面积以提高稳定性和载荷分布。
固定方式：螺钉 + 销钉组合，实现加强的安装和便捷的装配。
应用：重型门、机械外壳、检修面板、汽车组件、发电机。
材料（示例）：Zamac（凸轮）、锌合金、聚酰胺（PA）、钢、不锈钢、30% 玻璃纤维增强尼龙。
可用尺寸（示例）：总长 40.0 mm、50.0 mm、187.0 mm；总宽 40.0 mm、50.0 mm、65.0 mm；总厚 9.0 mm、11.0 mm、16.0 mm。
安装孔：通常为 2 个安装孔（根据 SKU 不同）。
表面范围：镀铬、黑色、自然/无处理、粉末喷涂。
定价：根据型号和数量不同而变化（按 SKU 显示价格区间）。
