PCI Express接口卡 ECS-M.2/FPGA

FPGAEtherCAT用于电脑

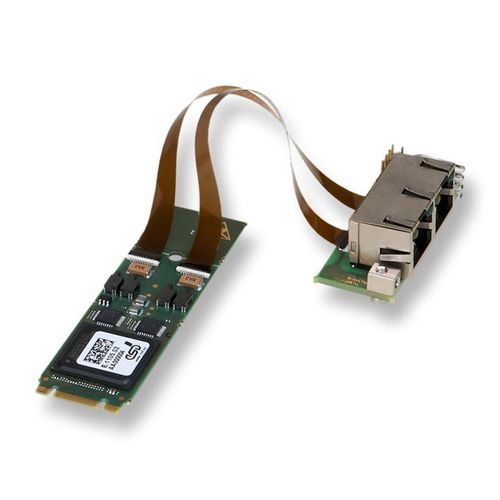

PCI Express® EtherCAT®子设备接口 M.2格式 - 为您的嵌入式PC添加EtherCAT子设备（ECS）功能 - EtherCAT子设备控制器的地址空间直接映射到PCI Express地址空间 - M.2格式2280或2260，适用于较小的嵌入式设备，如IPC或Raspberry Pi - 通过esd的EtherCAT主设备或其他主设备轻松配置 - 提供EtherCAT子设备信息文件（XML格式的ESI文件）示例 - 包含esd的EtherCAT子设备API库和快速应用开发的示例代码 - FPGA包含总线主DMA支持，以减轻CPU将输出过程图像数据复制到主机内存的负担。这由esd EtherCAT子设备堆栈利用。 - 可根据要求提供定制配置 ECS-M.2/FPGA是M.2格式的EtherCAT子设备。它基于Altera® FPGA中实现的Beckhoff IP核心，配置有8个FMMU、8个同步管理器、60 kB DPRAM和64位分布式时钟。 通过板边的FFC连接器提供两个EtherCAT端口（IN/OUT），可以使用提供的分线适配器连接到RJ45插座。 该模块支持包括CoE、FoE和EoE在内的标准EtherCAT协议，使PCI Express主机系统能够作为主设备可访问的灵活EtherCAT I/O节点运行。 为了系统同步，通过分线适配器提供EtherCAT分布式时钟信号（2x同步，2x锁存I/O）作为物理I/O。 交付范围包括以二进制形式的esd EtherCAT子设备堆栈以及Windows®和Linux®的设备驱动程序。提供文档和示例应用程序。 特别是实时操作系统的其他操作系统支持可根据要求提供。 该产品也可作为PCI Express卡ECS-PCIe/FPGA提供。 为Compact PCI® Serial、XMC和PMC系统提供的变体为ECS-CPCIs/FPGA、ECS-XMC/FPGA和ECS-PMC/FPGA。 - 总线掌控（DMA支持） - 支持EtherCAT子设备 - 电气隔离 - 接口：EtherCAT子设备，PCIe - 格式：M.2 - I/O：数字输出，数字输入 - 支持的操作系统：Linux，QNX6/7/8，Windows 10/11 - 协议：EtherCAT（CoE，FoE，EoE） - 相关产品：ECS-XMC/FPGA，ECS-PMC/FPGA，EtherCAT主设备软件堆栈，EtherCAT从设备，EtherCAT工作台，ECS-CPCIs/FPGA - esd electronics是EtherCAT技术组（ETG）的成员。 技术规格 / 特点： - 带有连接板、线缆和Altera FPGA中EtherCAT子设备IP核心的M.2格式PCIe板 - 包括Windows和Linux的驱动程序、子设备堆栈二进制文件和CD上的文档 - 总线掌控（DMA支持） - 支持EtherCAT子设备 - 电气隔离 - 接口：EtherCAT子设备，PCIe - 格式：M.2 - I/O：数字输出，数字输入 - 支持的操作系统：Linux，QNX6/7/8，Windows 10/11 - 协议：EtherCAT（CoE，FoE，EoE） - FPGA：带有Beckhoff IP核心的Altera® - 8个FMMU，8个同步管理器，60 kB DPRAM，64位分布式时钟 - 通过FFC连接器的两个EtherCAT端口（IN/OUT），分线适配器到RJ45 - 通过分线适配器的DC同步和锁存信号的物理I/O
