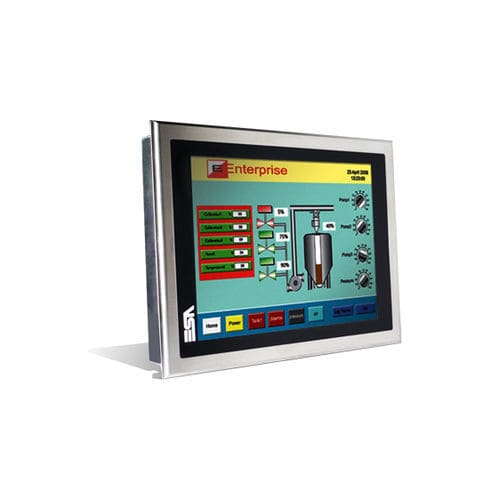

电阻式触摸屏工业平板电脑 XS7 series

TFT LCDLED背光触摸屏

概述
XS7 Inox 面板式工业电脑采用无缝 6 mm 不锈钢前框与工业级组件相结合，提供可配置的面板机，适用于严苛环境。提供 12.1"、15" 和 19" 型号，配备 True‑Flat 触控屏与多种 CPU/存储选项。

简短描述
耐用且可配置的 Panel PC 系列，支持可拆卸 HDD/SSD 和可选 RAID。INOX 前框与 True‑Flat 前触控适用于工业自动化、食品与饮料、海洋等高要求应用场景。

主要功能

• 触控屏尺寸：12.1" 至 19"。
• 6 mm 无缝不锈钢前框，True‑Flat 触控；前面无 LED/USB。
• 高度配置灵活：可拆卸 HDD/SSD、mSATA/CFast/CF、PCI/PCIe 扩展。
• CPU 可选：Atom（无风扇）、Celeron（无风扇）和 Intel® Core（iCore 2G / 6G）。
• 支持 RAID（2x HDD）并具备可拆卸驱动以便维护。
• 接口：RS232（2×）、RS485（1×）、后置 USB 2.0/3.0、2×1Gb 以太网、根据 CPU 提供 DVI/VGA/HDMI。

技术表 — XS7 Dinamic iCore (型号：XS712 / XS715 / XS719)
显示尺寸 — XS712：12.1" SVGA / XGA；XS715：15"；XS719：19"
不锈钢前框 — 6 mm 光滑无缝 inox 框，True‑Flat 触控；前面无 LED/USB
True‑flat 触控屏 — 前表面 True‑flat（前面无 LED/USB）
技术 — TFT；色彩 — 16.7M；背光 — LED；寿命 — 50,000 h（典型）
分辨率 — XS712：800x600（SVGA）/1024x768（XGA）；XS715：1024x768；XS719：1280x1024
触控类型 — 模拟电阻式（5 线）
CPU — Intel® Core 选项（iCore 2G / 6G）；RAM：2G 平台最高 16GB DDR3，6G 平台最高 32GB DDR4
芯片组 / DMI — QM67PCH / Q170；DMI 5GT/s / DMI3 8GT/s（6G）
存储（选配） — 可拆卸 HDD/SSD，最小 500 GB SATA 2.5"；根据型号可选 mSATA / CFast / CF
扩展槽 — PCI / 2x PCI / PCIe x1 / PCIe x16（可选）；mPCIe 2x（iCore 6G）
串口 / USB / 以太网 — RS232：2×；RS485：1×；后置 USB（2.0/3.0）：4/0（iCore 2G）- 0/4（iCore 6G）；以太网：2×1Gb RJ45（Intel 变体）
视频 / 音频 — DVI‑D / VGA（iCore 2G）或 DVI‑D / HDMI（iCore 6G）；MIC IN + Line IN + Line OUT（视配置）
外形尺寸（W x H x D mm）— XS712：336 x 256 x 81；XS715：425 x 300 x 85.5；XS719：508 x 384 x 92.5
开孔尺寸（W x H mm）— XS712：320 x 240；XS715：393 x 275；XS719：477 x 355
电源 / 功耗 — 18...30 Vdc；最大功率：XS712 75 W、XS715 85 W、XS719 95 W；功耗随 CPU/配置变化
防护 / 环境 — 防护等级：XS712 IP69K；XS715/XS719 前面 IP66；工作温度：0…+50 °C；存储温度：-20…+65 °C；湿度最高 90%
重量（约）— XS712 ~5 kg；XS715 ~6.5 kg；XS719 ~11 kg
认证 — CE；ATEX 2014/34/UE（Group II Cat.3 G D Zone 2/22）；EN60068 系列；EN61000‑6‑2 / EN61000‑6‑4

技术表 — XS7 Fanless (型号：XS712 / XS715 / XS719)
显示尺寸 — XS712：12.1" SVGA / XGA；XS715：15"；XS719：19"
不锈钢前框 — 6 mm 无缝 inox 框，True‑Flat 触控；前面无 LED/USB
技术 — TFT；色彩 — 16.7M；背光 / 寿命 — LED / 50K 小时
分辨率 — XS712：800x600 / 1024x768；XS715：1024x768；XS719：1280x1024
触控类型 — 模拟电阻式（5 线）
CPU（无风扇）— Atom Dual Core N2800 或 Celeron J1900（视配置）
芯片组 — NM10（Atom）/ SoC（Celeron）
图形 / 内存 — Intel® GMA 3650（Atom）/ Intel® HD Graphics（Celeron）；Atom 最多 4GB DDR3；Celeron 最多 8GB DDR3L（依型号）
硬盘 / CF / CFast — 最低 500 GB SATA 2.5" / SSD 16 GB / CF2GB（Atom）；Celeron 支持 CFast/mSATA 选项
I/O — RS232：2×；RS485：1×；后置 USB：4/0（Atom）- 3/1（Celeron）；以太网：2×1Gb（平台依赖）
扩展 / Wi‑Fi — PCI / PCIe / miniPCIe / mPCIe 可选；Wi‑Fi via PCI/mPCIe/PCIe 可选
电源 / 防护 — 18...30 Vdc；无风扇 Atom 型功耗较低（例：XS712 Atom 约 36 W）；防护等级 IP69K 或 前面 IP66（视型号）
工作 / 存储温度 — 0…+50 °C / -20…+65 °C；湿度最高 90%
认证 — CE；ATEX 2014/34/UE；环境与 EMC 标准

其它功能/选项

• 支持 RAID 2xHDD（可选）。
• 可拆卸 HDD/SSD。
• 可选 PCI / PCIe 扩展卡、Wi‑Fi 卡及多种内部存储（CF, CFast, mSATA 等）。
• 支持多种操作系统：Win7 / WES7 / XP Pro for Embedded / WIN8.1 / WIN10（视配置而定）。
