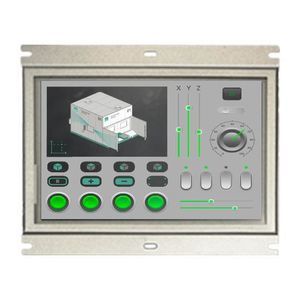

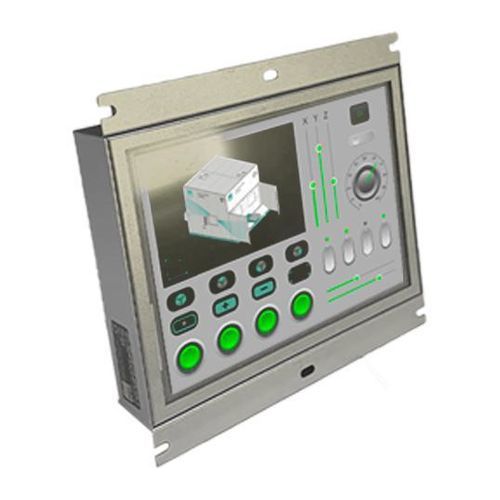

电容触摸屏式HMI

开放式框架1024 x 600ARM® Cortex®-A55 Quad-core

产品概述
开放式机框（open-frame）配置的嵌入式 Web HMI，适用于面板集成和 OEM 应用。电子板直接安装在 7" TFT 显示屏（1024×600）背面并固定于机械框架内，便于集成到现有机柜与控制面板。系统基于 Linux Debian 11，配合 Kreo HMI Control panel 与 Chromium 显示应用界面。

主要特性

• 显示：7" TFT，1024×600，16M 色，LED 背光
• 触控：电容式触摸屏
• 处理器：RK35568（四核 Cortex-A55）
• 内存与存储：4GB DDR4，16GB eMMC
• 连接：1×1Gb + 1×100Mb 以太网，Wi‑Fi 2.4 / 5 GHz（客户端模式），1x RS232/RS485，1x USB3.0 + 1x USB2.0
• 电源：12–32 V DC，典型功耗 10 W
• 外壳/边框：铝制；开框式便于面板安装
• 工作环境：0 … +50 °C；存储 -20 … +60 °C；湿度 <90%（无冷凝）

应用
适用于工业自动化、机器控制面板、操作员界面及需紧凑开框式 Web HMI 的 OEM 集成场景。也适用于改造（retrofit）和定制外壳。

安装与维护

• 开放式机框设计便于在现有面板或定制面板中安装
• 电子板固定于显示屏背面，体积紧凑
• 低功耗与工业级工作温度范围，便于系统集成
• 基于 Linux Debian 11 的软件栈，配合 Chromium 与 Kreo HMI Control panel，便于快速部署

技术规格

• 操作系统：Linux Debian 11
• Kreo HMI Control panel
• 应用软件：Chromium
• 显示尺寸：7"（1024×600）
• 显示技术：TFT
• 背光：LED
• 颜色：16M
• 触控技术：电容式
• 边框 / 机壳：铝制
• 处理器：RK35568（四核 Cortex-A55）
• 内存：4GB DDR4
• 存储：16GB eMMC
• 以太网：1×1Gb + 1×100Mb
• WiFi：2.4 / 5 GHz（客户端模式）
• 串口：1× RS232/RS485
• USB：1× USB3.0 + 1× USB2.0
• 电源 (Vdc)：12–32 V DC
• 功耗 (W)：10 W
• 工作温度 (°C)：0 … +50 °C
• 存储温度 (°C)：-20 … +60 °C
• 湿度：<90%（无冷凝）
• 外形尺寸 (W/H/D) (mm)：200 x 110 x 28.35
• 重量 (kg)：2 kg
