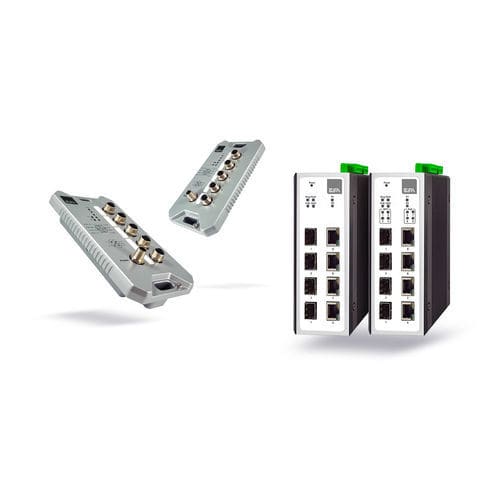

管理型网络交换机 HIDRA series

非管理型5端口8端口

概述
HIDRA SWITCH 是一系列工业级 Layer 2 以太网交换机，提供非管理型和管理型版本，适用于导轨（DIN‑Rail）安装并可在恶劣环境中运行。型号包含 5 或 8 个 RJ45 千兆端口，宽温工作范围，部分型号支持冗余供电，并具备适合工业网络的丰富 Layer 2 管理功能。

特点

• 10/100/1000 Mbps RJ45 端口（千兆）
• 冗余直流电源输入与反向极性保护
• 窄型金属外壳，DIN‑Rail 安装，防护等级 IP30
• 宽工作温度范围（视型号而定：-40°C 到 70°C）
• 支持 VLAN、QoS、STP/RSTP/MSTP 等高级 Layer 2 功能

• 工业协议支持：Modbus/TCP、Profinet、Ethernet/IP
• 认证（视型号）：CE、UL、FCC、ATEX Zone 2、EN50155
• 符合 IEC62443 网络安全标准
• 提供 unmanaged 与 managed 型号

非管理型（Unmanaged）型号

• HIDRA05UG50000X – 5 x RJ45，10/100/1000 Mbps，无 PoE，SECC 外壳
• HIDRA08UG80000X – 8 x RJ45，10/100/1000 Mbps，无 PoE，铝制外壳，支持冗余

电源（Unmanaged）

• HIDRA05UG50000X：输入 12–52 VDC，功耗 ≈6 W，端子供电，反向极性保护
• HIDRA08UG80000X：输入 9–48 VDC，功耗 ≈4.05 W，5.08mm 5 针端子，支持冗余，反向极性保护

外形（Unmanaged）

• HIDRA05UG50000X：SECC 外壳，IP30，DIN‑Rail 安装，32 x 90 x 110 mm，420 g，指示灯：PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X：铝制外壳，IP30，DIN‑Rail 安装，45.2 x 90 x 78 mm，255 g，指示灯：PWR1/PWR2

环境（Unmanaged）

• 工作温度：HIDRA05UG50000X -40°C～70°C；HIDRA08UG80000X -10°C～70°C
• 存储温度：-40°C～85°C
• 湿度：5%–95% 非凝结（最高 55°C）

安全 / 认证（Unmanaged）

• HIDRA05UG50000X：UL 61010‑2‑201、UL C1D2；ATEX Zone 2；EN50155 / EN50121‑4（轨道交通型号）
• HIDRA08UG80000X：UL60950‑1 / CSA / CB（IEC62368‑1）；FCC Part 15 Class A；EN 55032 / EN 61000 等标准；RoHS 合规

管理型（Managed）型号

• HIDRA08MG80000X – 8 x RJ45 千兆端口，无 SFP，RS232 控制台（RJ45），2 路继电器输出，环路控制 DIP 开关，复位按钮

技术 / 协议（Managed）

• 标准：IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Layer 2 控制：IEEE802.3x 流控，802.1D/802.1w/802.1Q/802.1p，802.1X，LACP
• 协议与服务：IPv4/IPv6、IGMP v1/2/3、SNMP v1/v2c/v3、SSH/Telnet、DHCP 客户/中继、HTTP、Syslog、NTP、RMON、LLDP、IEEE1588 PTP、Profinet、Modbus/TCP，以及 ACL、DHCP snooping、IP source guard 等安全功能

交换机性能（Managed）

• 优先级队列：8
• 最大 VLAN 数：256（VID 1–4094）
• MAC 表：16K 条目
• 数据包缓冲区：12 Mbit

电源（Managed）

• 输入电压：9–48 VDC；示例输入电流 3.0 A @24 V
• 电源连接器：可拆卸 5 针端子；支持冗余与反向极性保护

外形（Managed）

• 金属外壳，IP30，DIN‑Rail 安装
• 尺寸：60.3 x 137.9 x 164 mm；重量：1200 g
• 指示灯：PWR1、PWR2、Alarm、Run、Ring、Ring Master、RJ‑45 Link/Speed

环境（Managed）

• 工作温度：20°C～70°C
• 存储温度：-40°C～85°C
• 湿度：5%–95% 非凝结（最高 55°C）

认证 / 安全（Managed）

• 安全：UL60950‑1 / CSA / CB（IEC/EN62368‑1 & IEC/EN60950‑1）
• EMC：FCC Part 15 Class A；EN 61000‑6‑4 / EN 61000‑6‑2；IEC 61000‑4‑x 系列测试；RoHS 合规

技术规格

• 产品系列：HIDRA SWITCH – 工业级 Layer 2 交换机（unmanaged 与 managed）
• 端口：根据型号为 5 或 8 x RJ45；RJ45 支持千兆
• PoE：所列型号不支持
• 电源范围：12–52 VDC（HIDRA05UG50000X）；9–48 VDC（HIDRA08UG80000X / HIDRA08MG80000X）
• 安装：DIN‑Rail；防护：IP30；外壳：SECC / 铝 / 金属
• 温度：型号相关，工作温度可达 -40°C 至 70°C；存储 -40°C 至 85°C
• 标准：IEEE 802.x 系列、VLAN、流控；认证：CE/EMC、UL、FCC、ATEX（视型号）；RoHS
• 高级管理功能（managed）：VLAN、STP/RSTP/MSTP、QoS、ACL、SNMP v1/v2c/v3、IPv6、LLDP、IEEE1588 PTP、802.1X、Profinet/Modbus/TCP 自动化配置
