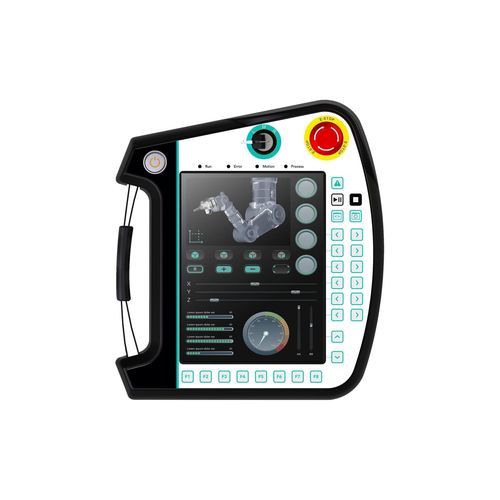

Linux掌上电脑 Lumia

ARM® Cortex A53千兆以太网以太网

产品概述
Lumia 手持产品适用于操作员需靠近运动部件时的显示与控制场景。典型应用包括机器人示教盒和手动运动监控，允许在发出控制指令的同时对执行器进行人工干预。

简要描述
Lumia Touch Pad 是一款用于近距离监控与控制的便携操作面板，适用于机器人及手动运动类应用。通过集成屏蔽电缆与控制器连接（Ethernet 或 RS232/RS485）。安全功能包括急停和集成的三位有人开关。视频页面、薄膜键盘映射和 LED 状态可通过 Kreo HMI 配置软件设置。产品可选 Embedded HMI、webHMI 或可用于定制应用的 Open 平台。

特性

• RK3399 强劲 6 核主板（Dual-core Cortex-A72 + Quad-core Cortex-A53）
• 8英寸 4:3 TFT 显示屏（600x800），电容触摸
• 操作系统：Linux Debian 10

附加功能

• 3 个 Ø22 mm 电机电按钮/指示灯插槽
• 集成三位有人按钮（dead-man）
• 集成屏蔽电缆，包含以太网和串口（RS232/RS485）

版本 / 关键表（行）
Header: Embedded - HMI | webHMI | Open
Product version: Touchpad (portrait) | Touchpad (portrait) | Touchpad (portrait)
O.S.: Linux Debian 10 | Linux Debian 10 | Linux Debian 10
Application software: Kreo HMI | Chromium | Open
Display Size: 8" 4:3 (600x800) | 8" 4:3 (600x800) | 8" 4:3 (600x800)
Display technology: TFT | TFT | TFT
Display Backlight: LED | LED | LED
Display Colors: 16M | 16M | 16M
Touch Technology: Capacitive | Capacitive | Capacitive
Bezel / Chassis: ABS - black | ABS - black | ABS - black
Processor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
RAM - HMI: 2G DDR4 | 2G DDR4 | 2G DDR4
Mass storage: 16GB eMMC | 16GB eMMC | 16GB eMMC
Ethernet Port - HMI: 1*1Gb | 1*1Gb | 1*1Gb
Membrane keyboard: Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys
LEDs: 4 programmable LEDs | 4 programmable LEDs | 4 programmable LEDs
Slots: 2 slots available for mechanical buttons | 2 slots available for mechanical buttons | 2 slots available for mechanical buttons
Security: 3 positions dead-man button | 3 positions dead-man button | 3 positions dead-man button
COM Port: 1x RS232/RS485 | 1x RS232/RS485 | 1x RS232/RS485
USB Port: 1x USB2.0 | 1x USB2.0 | 1x USB2.0
Power Supply (Vdc): 12 - 32V DC | 12 - 32V DC | 12 - 32V DC
Consumption (W): 12W | 12W | 12W
Operating Temperature (°C): 0 to +50 °C | 0 to +50 °C | 0 to +50 °C
Storage Temperature (°C): -20 to +65 °C | -20 to +65 °C | -20 to +65 °C
Humidity: <90% (non condensing) | <90% (non condensing) | <90% (non condensing)
External dimensions (W/H/D) (mm): 227 x 238 x 101 mm | 227 x 238 x 101 mm | 227 x 238 x 101 mm
Weight (kg): 3 kg | 3 kg | 3 kg
Protection degree: IP65 all-around | IP65 all-around | IP65 all-around
Certifications: CE | CE | CE

技术规格

• 产品系列：Lumia handheld - Touch Pad
• 显示：8" 4:3 (600x800)，TFT，LED 背光，1600 万色，电容触摸
• 处理器：RK3399（双核 Cortex-A72 + 四核 Cortex-A53）
• 内存：2GB DDR4（HMI）
• 存储：16GB eMMC
• 网络：1 x 1 Gb 以太网（集成屏蔽电缆）
• 串口：1 x RS232/RS485（集成电缆）
• USB：1 x USB 2.0
• 电源：12 - 32 V DC
• 功耗：12 W
• 工作温度：0 至 +50 °C
• 存储温度：-20 至 +65 °C
• 相对湿度：<90%（无冷凝）
• 外壳材料：ABS - 黑色
• 外形尺寸（W x H x D）：227 x 238 x 101 mm
• 重量：3 kg
• 防护等级：全方位 IP65
• 安全功能：急停、集成 3 位有人开关
• 插槽：2 个（或根据变体为 3 个）用于机械/机电按钮和指示器（Ø22 mm）
• 键盘 / LED：薄膜键盘选项（Handheld 31 可编程键；Handheld/Touchpad 27 可编程键），4 个可编程 LED
• 软件选项：Embedded HMI（Kreo HMI）、webHMI（Chromium）或用于定制应用的 Open 平台
• 认证：CE
