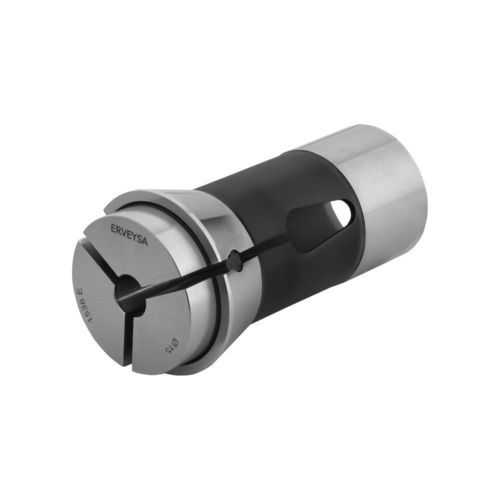

弹簧筒夹 E101 TF8 F8-577

固定叶片CNC数控

产品概述
Erveysa 定长夹头（F型）在 CNC 和自动车床加工中提供可重复的夹持位置和尺寸稳定性。适用于需要精确止位和恒定夹持力的高速加工场合。

材料
F 型夹头采用弹簧钢制造，具有高硬度，适用于最高 290 °C 的工作环境。

应用

• CNC 车床、自动车床、转盘/分度机
• 小直径工件的高速批量加工
• 典型行业：医疗、汽车、航空航天

设计说明与使用
材料选择与热处理影响性能与寿命。主轴夹头常带内槽以提高抓持力；副轴夹头通常无槽以避免损伤已加工工件。对于极小直径，主轴夹头也可无槽设计。对于高磨损批量生产，可在夹头内焊接硬质合金（注意：硬质合金在冲击下可能损坏）。可采用内涂层以提高耐用性和表面质量。

转盘车夹头与 F 代码对应
转盘、分度、机械自动机及 CNC 自动机的夹头按照不同标准命名（如 A15、A20、A25、25 INDEX、A30、36 TRAUB、A42、A60）。常见 F-code 与 DIN/E 对应关系包括：

• F22 (140 E)
• F28 (148 E)
• F32 (161 E)
• F35 (163 E)
• F42 (171 E)
• F48 (173 E)
• F66 (185 E)

瑞士式夹头
瑞士式夹头为高速自动车床加工提供精确且可重复的夹持，有助于减少小型高精度零件对机床的磨损，常用于医疗、汽车和航空航天领域。

F 型夹头
F 型夹头为常规定长解决方案，采用硬化材料制造以保证重复性夹持。它们有助于工艺稳定、减少换件偏差并提升自动车削的产能。

规格（表）
Code | ø d [mm] | ø A [mm] | ø B [mm] | I [mm] | L [mm] | K [degree] | F min. – max. [mm] (circle) | F min. – max. [mm] (square) | F min. – max. [mm] (hexagon)
E101 / TF8 / F8-577 | 8 | 12 | 8 | 4.5 | 42 | 16 | 0.5-5.0 | 1.0-3.5 | 1.0-4.5
E109 / TF10 / F10 | 10 | 16 | 10 | 5.5 | 47.5 | 20 | 0.5-7.0 | 1.0-5.0 | 1.0-6.5
E116 / TF13 / F13 | 13 | 19 | 13 | 6 | 64 | 16 | 0.5-9.5 | 2.0-7.0 | 2.0-8.5
E120 / TF15 / F15 | 15 | 21 | 15 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E1212 / TF16 / F16 | 16 | 21 | 16 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E127 / TF18 / F18 | 18 | 25 | 18 | 6 | 67 | 16 | 0.5-13.0 | 2.0-9.5 | 2.0-11.5
E136 / F20-201 | 20 | 26 | 19 | 5 | 54 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E138 / TF20 / F20-87 | 20 | 28 | 21 | 7 | 67 | 16 | 2,5 – 16,0 | 2,0 – 11,5 | 2,0 – 14,0
E140 / TF22 / F22 | 22 | 30 | 21 | 6 | 55 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E144 | 25 | 34 | 25 | 6 | 65 | 15 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,0
E145 / TF25 / F25 | 25 | 35 | 27 | 10 | 77 | 16 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,5
E147 / F27-22 | 27 | 38 | 30 | 8 | 72,7 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E148 / F28 | 28 | 38 | 28 | 7 | 70 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E157 / TF30 / F30 | 30 | 42 | 34 | 10 | 80 | 16 | 2,5 – 25,0 | 2,0 – 18,0 | 2,0 – 22,0
EF30 / E1446 | 30 | 38 | 32 | 6 | 65 | 15 | 2,5 – 26,0 | 2,0 – 18,5 | 2,0 – 22,5
E161 / F32 | 32 | 45 | 34 | 8 | 75 | 15 | 2,5 – 25,5 | 2,0 – 18,0 | 2,0 – 22,5
E162 | 35 | 43 | 34 | 7 | 70 | 15 | 2,5 – 29,5 | 2,0 – 21,0 | 2,0 – 25,5
E163 / F35 | 35 | 48 | 38 | 8 | 80 | 15 | 2,5 – 30,5 | 2,0 – 21,5 | 2,0 – 25,5
EF37 / TF37 / E1536 | 37 | 47 | 40 | 10 | 92 | 16 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 27,0
E164 / F38 | 38 | 49 | 38 | 9.5 | 108 | 15 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 28,0
EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 2,5 – 36,0 | 2,0 – 25,5 | 2,0 – 31,5
E171 / F42 | 42 | 55 | 42 | 9 | 94 | 15 | 2,5 – 37,0 | 4,0 – 26,5 | 4,0 – 32,0
E173 / F48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
E177 / F58 | 58 | 70 | 60 | 9 | 94 | 15 | 3,0 – 52,0 | 4,0 – 37,0 | 4,0 – 45,0
E185 / F66 | 66 | 84 | 73 | 9 | 110 | 15 | 3,0 – 60,0 | 5,0 – 42,5 | 5,0 – 52,0
E190 / F88 | 88 | 106 | 94 | 10 | 115 | 15 | 60,0 – 80,0 | 20,0 – 56,0 | 20,0 – 69,0
E193 / F90 | 90 | 107 | 92 | 12.5 | 130 | 15 | INFO | INFO | INFO

常用型号
示例：F25、F32、F37、F48、F66、173E、1536E、177E、185E、190E、193E、171E、163E、161E、145E；TF25、TF32、TF37、TF42、TF48、TF66。

技术特性

• 制造商：Erveysa
• 产品系列：Dead-Length / F 型夹头
• 材料：弹簧钢（淬火）
• 工作温度：最高 290 °C
• 用途：CNC 与自动车床、高速加工（医疗、汽车、航天）
• 可选项：内焊硬质合金、内涂层
• 变体：表中所示的圆形、方形、六角夹持范围
