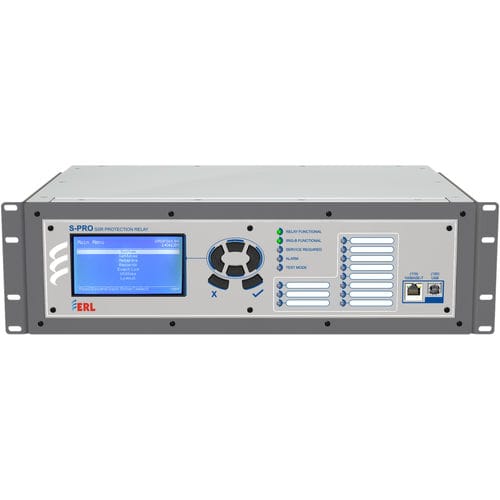

电压保护继电器 S-PRO series

电流用于发电机传输线

S-PRO 亚谐波保护继电器可保护各种电力系统设备，包括发电机、风力涡轮机、光伏系统、串联补偿输电线路、FACTS 设备和电力变压器，使其免受不可控的亚同步振荡条件的影响，这种振荡条件被称为亚同步扭转相互作用 (SSTI)： - 次同步扭转相互作用 (SSTI) - 次同步控制相互作用 (SSCI) - 次谐波共振 (SSR) - 次谐波铁共振 这些次同步振荡条件为系统在给定的次同步频率下进行能量交换提供了机会。这种能量交换会对相关的电力系统元件产生应力，从而导致严重损坏。 S-PRO 继电器可检测到这些未阻尼的次同步振荡，并通过将健康电网与次谐波发电源隔离，使电力公司能够监控和保护电力系统。 功能和优点 - 实时处理 5 - 55 Hz（60 Hz 系统）和 5 - 45 Hz（50 Hz 系统）范围内所有次谐波频率的电压和电流信号，检测分辨率为 0.2 Hz - 工作速度在 200-450ms 之间 - 提供事故趋势分析，以保护发电机和其他设备免受超出正常水平的持续次谐波影响，但可能不会超过会导致 SSR 的水平 - 每个持续时间的操作可设置为 1-60 分钟 - 长期累积的事件可用于标记维护要求 - 通过 61850 GOOSE、DNP 3 和 Modbus 监控次谐波测量。 - 总次谐波失真 (TSHD) 报告 - 59、27 和 50LS 保护，周期小于 1.5、
