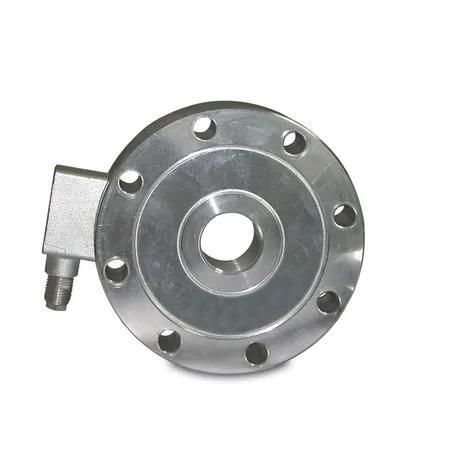

拉压力传感器 Model 922

环形应变式2 mV/V

产品说明
ERICHSEN 生产的电学式测力传感器采用先进的传感器技术同时易于使用并能满足多种需求。测量原理基于高质量箔式应变计DMS的伸长。

应用
这些力测量装置适用于需要高精度测量拉伸和压缩力的通用场合例如材料试验ERICHSEN 拉伸试验机 UNIMAT® 及 UNIMAT® + UNICONTROL®、参考测量设备以及科研与开发。在工业领域也适用于自动化、压入过程监控和连接技术等。提供完整的配件方案。可通过适配插头连接至测量显示仪 975 AP、980 AP 及 PHYSIMETER 906 MC。

标准

• ISO 376

技术参数

• 输出灵敏度2 mV/V
• 传感器材料特殊钢
• 测量值力拉伸/压缩
• 防护等级IP 67
• 桥路电阻700 Ω
• 测量原理DMS箔式应变计
• 绝缘电阻> 5 GΩ
• 参考温度21 °C
• 额定温度范围-10 °C 至 +50 °C
• 储存温度范围-50 °C 至 +80 °C
• 额定供电电压范围5 - 10 V
• 破断载荷相对于额定力> 200 %
• 精度按 ISO 376 和 EN 10002-3等级 1
• 最大允许动态载荷DIN 50100< 70 % 的额定力
• 交付内容包括开口端子电缆长约 5 m
