硬度试验台 Model 450

打磨通用自动

概述

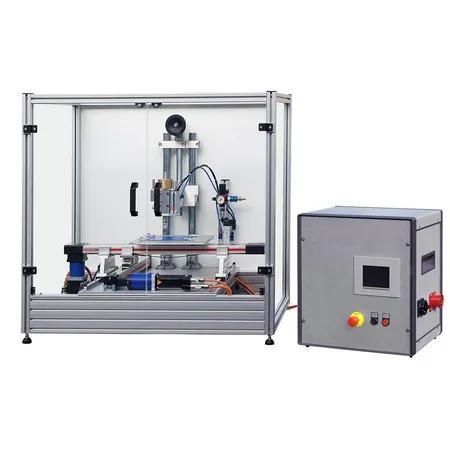

BMW/ERICHSEN 型号 450 划痕试验台为 PLC 控制的试验系统，用于对油漆和塑料表面进行可重复的划痕试验。系统由带有伺服电机驱动的 XY 试样台和带通用刀具夹持及气动供给的手动 Z 驱动的基础单元，以及集成触摸屏用于参数输入的独立控制单元组成。试验载荷通过套装砝码进行调节。

划痕试验模式

• 直线划痕 = 单次线性运动
  • 参数：长度 / 速度
• 擦拭 = 在同一位置的重复线性运动
  • 参数：长度 / 速度 / 次数
• 矩阵 = 网格状线性运动
  • 参数：x 长度 / y 长度 / 网格间距 / 速度
• 圆周 = 单次圆周运动
  • 参数：圆直径 / 运行速度
• 利萨如图形 = 两个垂直正弦运动以微小频率差叠加
  • 参数：频率 / 振幅 / 次数

交付范围

• BMW/ERICHSEN 型号 450 划痕试验台，包含基础单元和控制单元
• 电源线 CEE 16A（5 m）
• 4 个夹爪
• 气管（5 m）
• 测试头用工具转接件
• 符合 ISO 的测试头（Ø 1 mm）
• 7 个配重
• 2 个开口扳手
• 2 个内六角扳手
• 使用手册

标准

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

技术规格

• 驱动：电动
• 最高速度：1000 mm/s
• 电源：400 VAC，50/60 Hz；TN 或 TT 网络
• 试样尺寸（最大）：350 mm x 250 mm x 5 mm（长 x 宽 x 高）
• 试验力：3–30 N
• 划痕轮廓：Van Laar、Bosch、ISO、Clemen、BMW 等
• 试验载荷范围：（3–30）N //（1‑N 分级）
• 压缩空气供应：最小 5 bar，最大 10 bar
• 基础单元 净重：约 115 kg
• 控制单元 尺寸（W x D x H）：约 600 mm x 450 mm x 570 mm
• 控制单元 净重：约 40 kg
• 基础装置 尺寸（W x D x H）：约 1100 mm x 720 mm x 1000 mm

特性 / 规格

• 触摸屏输入的 PLC 控制操作
• 伺服电机驱动 XY 台和带气动供给的手动 Z 驱动
• 通过套装砝码可变的试验载荷（3–30 N）
• 多种可编程试验模式（直线、擦拭、矩阵、圆周、利萨如）
• 适用于研发与质量控制中的油漆和塑料表面试验
