空气冷却系统

水油变压器

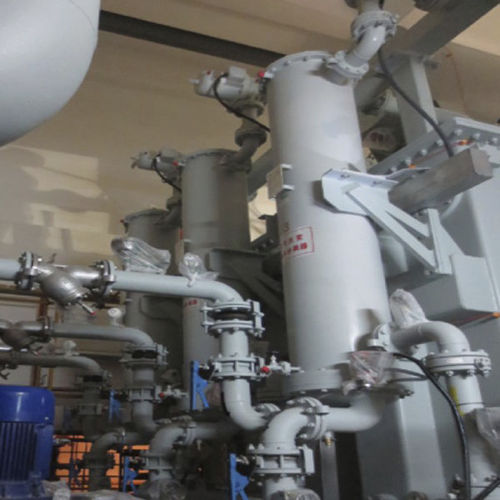

•冷却系统采用的是油与水，水与空气的密闭循环方 式。 •冷却循环系统内介质损耗由补水箱补充。 •变压器油在油泵驱动下由上部进油管道进入油水交 换器，经过与介质不冻液交换后，油温降低后由下 部的出油管道进入变压器。 •交换后的高温介质不冻液在水泵驱动下由出水管道 进入屋面的散热器铜管内部，在风机冷却下通过铜 管和翅片与空气进行热交换，冷却后的介质通过出 水管道进入油水交换器管程中再次与变压器热油进 行交换。
