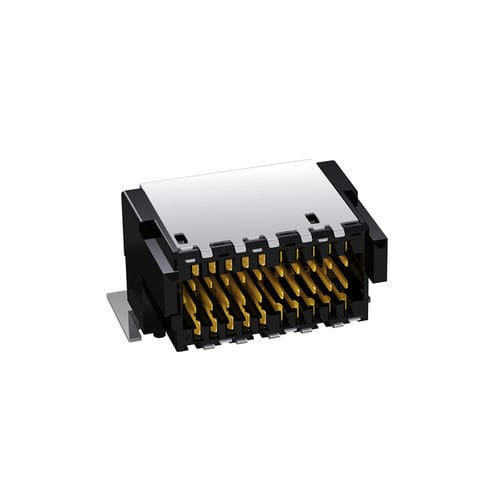

20个引脚
直角型
EMC 屏蔽
SMT
0.8毫米间距
性能等级1
性能等级
IEC 60512-9-1:2010 - 1
触点数量 - 20
终端技术 - SMT
绝缘体材料 - LCP,UL 94 V-0
CTI值
IEC 60112 - 150
接触材料 - 铜合金
电镀 - 镍上镀金
终端区域 - 镍上镀锡
间距 - 0.8 mm
每个针脚的配接力 - ≤ 0.5 N
每个针脚的分离力 - ≤ 0.4 N
耐用性
IEC 60512-9-1 - 500次配接循环
共面性 - ≤ 0.1 mm
振动,正弦波
IEC 60512-6-4 - 10 - 2000 Hz, 20g
如果发生振动,正弦波,接触配接问题
IEC 60512-2-5 - ≤ 1 µs
冲击,半正弦波
IEC 60512-6-3 - 50g,11ms
冲击发生时的接触配合问题,半正弦波
IEC 60512-2-5 - ≤ 1 µs
---
