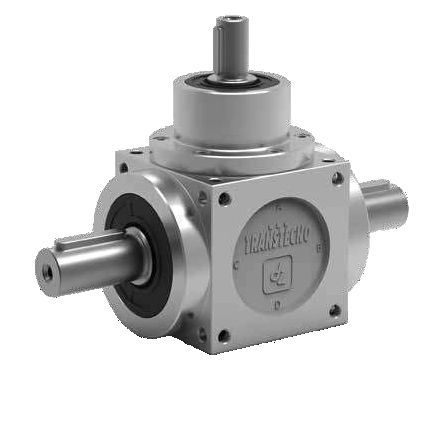

直角齿轮箱用于所有需要将运动转向90°的工业应用中。 该产品系列基于7种不同的尺寸。每种尺寸有5种比例可供选择(1:1, 1:1.5, 1:2, 1:3, 1:4)。轴的直径从11到70毫米不等,空心轴的直径从12到55毫米不等,包括槽型选择和收缩盘。
-7种不同的尺寸
-有5种比例可供选择(1:1,1:1.5,1:2,1:3,1:4)。
-轴的直径从11到70毫米不等
-空心轴的直径从12到55毫米不等
-电机法兰盘从IEC56到IEC160
-意大利制造
齿轮
齿轮组是根据螺旋式GLEASON切割方法设计的,都是基于研磨的版本。齿轮都是由渗碳钢18NiCrMo6制成,并进行了表面硬化热处理。
所有的齿轮组从86号开始都进行了研磨。这一过程优化了啮合条件,大大减少并提高了直角齿轮箱的性能。
角度反冲是通过测量输出轴的反冲和锁定输入轴来定义的(这个反冲如果以相反的方式测量,只有在传动比为1:1时才有相同的值)。
反冲力是齿间啮合间隙的一个函数。如果要求在输出轴上测量的背隙在5'以内,可以向我们的工程部门提交具体要求。对于成本/技术上的进一步细节评估。
轴
它们是由回火钢制成的,其抗拉强度为750/950 N/mm²。
---
