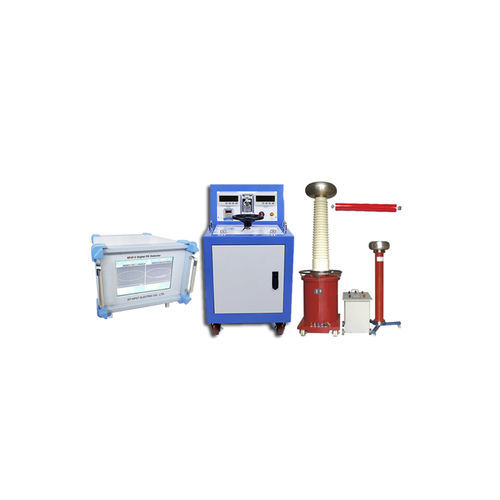

該系統由以下單元組成:
1、無PD測試控制台
2、氣體型無PD試驗變壓器
3、隔離變壓器
4、耦合電容器
5、保護電阻器
6、無PD分析儀(包括無PD校準器和阻抗單元)
1、無PD檢測控制錶
-手動控制。
-抗干擾能力强。
-即時監測高壓(HV)電壓、低壓(LV)電流、定時。
-全套保護功能:過流、零啟動、聲光報警、電源開關保護、急停按鈕。
-新型過流繼電器,更準確可靠,確保人身和設備的安全。
-顯示:數位。
-控制單元:臺式
-控制單元和高壓單元均裝有輪子,便於移動。
2、氣體型無PD試驗變壓器
-絕緣介質採用絕緣强度高的SF6氣體。
-體積小、重量輕、科技水准高、外形美觀、運輸方便。
-由於SF6氣體的滅弧效能及其特殊的工藝結構,其局部放電小且 ≤ 額定電壓下5pc。
-測試過程簡單直觀,操作方便。
-它可以有效地消除電源中的雜波干擾。
-採用自動控制科技,自動化程度高,抗干擾能力强。
-採用快速電子保護裝置,可靠性高。
