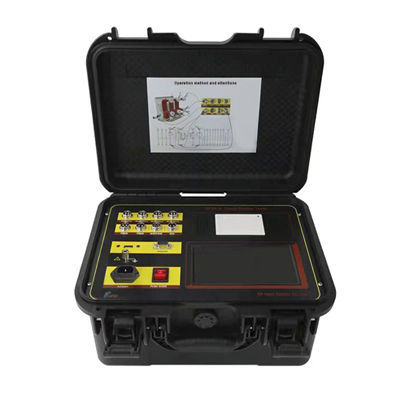

EPGK-G為各種斷路器的動態分析提供了方便,能够準確量測低油、高油、真空、六氟化硫等各種電壓等級的高壓斷路器的機械動態特性參數。 高壓斷路器擔負著電力系統控制和保護的雙重任務,其效能直接關係到電力系統的安全運行。 機械特性參數是判斷斷路器效能的重要參數之一。
特徵:
-適用於SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、專用斷路器(列車斷路器)。 它可以量測12通道金屬觸點、6通道主觸點和6通道輔助通道。 斷路器操作一次,以獲取數據和波形,如時間、反彈次數和時間、速度、線圈電流和線圈電阻。 它具有儲能、自動和手動低跳閘測試、斷路器壽命測試和(可選用於阻斷電源和幹觸點控制)功能。 配備高速熱敏打印機,便於現場列印測試數據。
-7英寸彩色高亮度荧幕(亮度可調),在陽光下操作也清晰可見。 選單操作,快速測試介面,一鍵操作。 12通道觸點狀態以英文顯示,時間、行程、速度和波形顯示在同一荧幕上,無需翻頁即可查看數據。 分析指定路段的平均速度,並將其標記在行程曲線上,以便於查看。 內寘21種常規斷路器速度定義,只需選擇開關類型,一鍵量測。
-機器中集成的操作電源無需現場二次電源,使用方便快捷。 可提供DC20~270V可調電源,電流20A。 具有短路保護功能。 如果發生短路,電壓和電流輸出將在1ms內停止,並發出警報,提醒操作員檢查線路。 獨特的雙回路電源設計,如果其中一個閉合或斷開控制回路損壞,另一個也可用於測試閉合和斷開。
-配備線性感測器、旋轉感測器和專用固定多功能連接器,安裝極為方便簡單。 線性感測器的長度可以在30-1000mm之間任意設定,只需要感測器,儀器無需返回工廠更改程式。
-測試儀可存儲100組當前測試數據,內部即時時鐘便於存檔。
