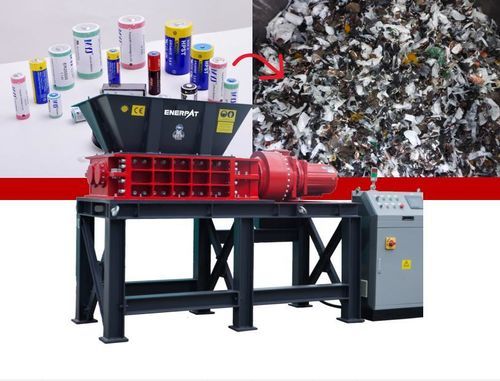

初级撕碎机 MSB-E series

次级双轴式电子垃圾

产品说明
双轴撕碎机 Enerpat 适用于回收生产线中废旧锂电池的两段式处理。可实现粗碎与细碎，预处理物料以供后续的热解和机械分选。设备低转速、大扭矩，具有低噪音和节能特性。

主要优势

• 两段式破碎：MSB‑E800 — 粗碎 <=200 mm → MSB‑E600 — 细碎 <=30 mm。
• 双轴刀具：剪切与撕裂相结合，颗粒粒度均匀。
• 低转速大扭矩——处理带电电芯时安全性更高。
• 符合 CE 标准；产能高、耐用性强。

在回收线中的作用
双轴撕碎机为首段关键设备：实现物料的初级破碎至 <200 mm，二次破碎至 <30 mm，为热解和机械分选提供合适的进料。

可处理的材料
经预先拆解并完全放电后，适用于以下类型的锂电池单体：

• 圆柱形电芯（包括 18650、21700、4680 等）。
• 硬壳方形电芯（棱柱形）。
• 软包电芯（层压型）。
• 小型电池模组。

限制：严禁含直径 >8 mm 的高强度螺栓、厚度 >2 mm 的钢/铝板以及厚度 >1 mm 的不锈钢。

处理材料最大尺寸（按类型）
电芯类型 | 包装材质 | 长度 (mm) | 宽度 (mm) | 厚度 (mm) | 直径 (mm)
圆柱形 | 钢 | ≤350 | / | / | ≤32
棱柱形 | 铝或钢 | ≤330 | ≤200 | ≤30 | /
软包 | 铝塑膜 | ≤350 | ≤200 | ≤10 | /
手机 | 铝塑膜 | ≤100 | ≤60 | ≤12 | /
刀片电池 | 铝或钢 | ≤600 | ≤90 | ≤12 | /

设备关键部件

• 可拆卸破碎腔——便于检修并延长寿命。
• 重载行星减速箱——齿轮采用延性耐磨合金，经过淬火和磨削处理。
• 模块化刀具结构——快速更换模块；刀具材料为高硬度合金（如 9CrSi、55SiCr）。
• 基于 PLC（SIEMENS/SCHNEIDER）及触控 HMI 的电气系统。
• 密封系统——多层防尘防潮保护。
• 辅助上料装置和旋转筛（可选）——用于调节上料速度和颗粒尺寸。
• 花键轴——齿轮箱与主轴之间的刚性连接，用于传递大冲击载荷。

产品规格
推荐型号：MSB-E600 与 MSB-E800。主要技术参数：
型号：MSB-E600 | MSB-E800
整机尺寸 (L×W×H)：2170×1600×1840 | 2700×1300×1850
破碎腔长度 (mm)：600 | 800
出料高度 (mm)：640 | 640
刀片直径 (mm)：φ270-300 | φ270-450
转速（rpm 或位置参数）：9-32 | 10-32
刀片材质：德国（高强度合金） | 德国（高强度合金）
刀片厚度 (mm)：20/30 | 20/30
电机功率 (kW)：30 | 15/30/60
料斗容积 (L)：650 | 750
整机重量 (kg)：约 2100 | 约 2300

技术特性 / 规格

• 两段式破碎方案：初级 <200 mm → 次级 <30 mm。
• 高硬度合金刀片，模块化更换，使用寿命比标准提升约 30%。
• 加固钢制齿轮箱，淬火齿轮以提高耐磨性。
• 控制：PLC SIEMENS/SCHNEIDER，触控 HMI，便于操作。
• 多级防尘防潮保护，确保在严苛破碎条件下的可靠运行。
• 可选项：辅助上料、旋转筛、按需配置电机功率。
