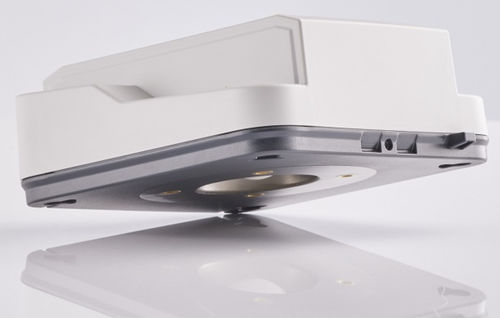

FMCW雷达液位传感器 UTR30

用于固体液体数字输出式

概述
UTR30 雷达模块提供用于罐体、料仓及水体的连续非接触液位/距离测量。测量基于飞行时间（Time-of-Flight，ToF）原理，量程可达 35 m。模块可作为裸传感器或根据客户电气与工艺接口要求定制配置。

优势

• 精确的 ToF 测量
  基于飞行时间的连续非接触测量，可在最大 35 m 范围内提供精确距离读数。雷达技术在介质运动、快速温度变化及恶劣环境下仍能稳定工作。
• 灵活的参数设置
  传感器参数可根据应用调整：介质类型（固体/液体）、灵敏度（低/中/高）、空/满阈值与阻断距离等。
• 按应用定制的配置
  外壳、 电气连接、工艺连接与通信接口可按项目要求定制。

技术参数

• 测量距离：0–35 m
• 精度：±2 mm（液体）、±10 mm（固体）
• 波束角：8°
• 工作温度：-40 °C … 85 °C
• 介质：介电常数 DK > 1.9 的固体与液体
• 供电：数字 1.8 … 3.3 V（MCU）；模拟 3.5 … 5.5 V（RF）
• 输出：数字 UART（8N1 倒置，230 kBaud），RS422（M12 接头）
• 参数选项：
  • 介质类型（固体/液体）
  • 空/满
  • 阻断距离
  • 灵敏度

技术

• 飞行时间方法（ToF）
• 雷达：FMCW，80 GHz

按应用定制的配置

• 外壳设计
• 电气连接（M12、引脚排等）
• 工艺连接（G1 1/2、MNPT 1/2″）
• 可选通信接口

安全与合规

• 无线认证：符合 ETSI EN 302 729
• 模块级无线认证（FCC、ISED）可用
• 符合 RoHS / REACH

更多信息
技术信息（TI）与产品手册（PDF）可用于获取更详细的产品与配置数据。

技术规格

• 型号：UTR30
• 测量原理：飞行时间（ToF）
• 频率/技术：FMCW，80 GHz
• 测量范围：0–35 m
• 精度：±2 mm（液体）/ ±10 mm（固体）
• 波束角：8°
• 工作温度：-40 °C … 85 °C
• 供电电压：数字 1.8 … 3.3 V；模拟 3.5 … 5.5 V
• 接口：UART（倒置，230 kBaud），RS422（M12）
• 介质：固体 & 液体（DK > 1.9）
