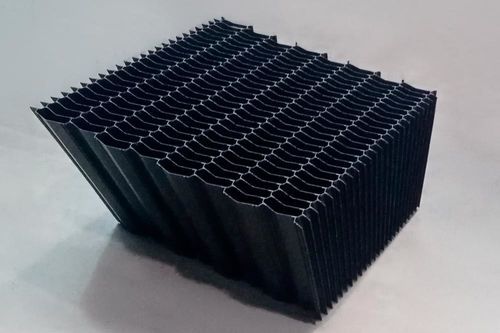

水处理结构化填充块

概述
MODULpack ENDEVION 的模块倾角、模块高度和层板间距可根据工艺需求和池体可用面积进行配置。

产品说明
MODULpack ENDEVION 的等距层板型面精确定义了沉降路径长度，从而实现最佳的固体分离效果。非平行通道几何形状会增加实际沉降路径并降低分离效率。可选的通道间距使得可根据颗粒大小和工艺条件选择最合适的层板沉降模块。

ENDEVION 层板的优势

• 等距沉降面，可直接应用 Hazen 定律
• V 形收集构型，提高沉淀污泥的收集与排放
• 公母插合联接系统，确保模块组装坚固
• 尺寸与倾角可定制
• 自支撑模块无需外部框架，最大化池体可用面积

适用于圆形池
MODULpack ENDEVION 层板适用于超负荷的圆形池，可通过增加沉降面积提升系统处理能力，而无需扩展厂区占地。

圆形池的安装配置

• 切向配置 – 模块以切线环形安装于池体外缘；常用于外部空间受限的大型池。
• 径向配置 – 当需覆盖池体更大区域时推荐采用径向安装；可装配更大环形结构。
• 平行配置 – 对于小型池，采用平行模块线安装更为方便；与圆周接触的模块按圆形轮廓成型。可预留中心开口用于污泥刮板轴。

应用

• 污水和饮用水处理以及各类工业工艺的沉降池（澄清池）
• 初沉池 — 高效固体滞留；可设计自动清洗系统以防止层板内泥饼堆积
• 二沉池 — 根据分离出的污泥体积进行选型和设计；ENDEVION 提供基于经验的深入评估
• 固定床生物系统、旋转元件或大型滴滤器之后的二沉 — 即使在污泥量有限的情况下也能实现有效分离，降低建造和维护成本
• 高级处理阶段 — 平行层板在去除微污染物、药物残留、微塑料和残余磷酸盐的工艺阶段，有效分离生成的沉淀物和污泥

技术特性 / 规格

• 产品系列：MODULpack ENDEVION
• 等距层板型面，精确定义沉降路径长度
• 通道几何：用于最佳沉降的平行平面通道
• 可用的通道间距选项，以匹配颗粒大小和工艺需求
• 模块几何：V 形收集构型，改进污泥收集与排放
• 插合系统：公母结合以确保机械强度
• 自支撑设计：无需外部框架；最大化池体可用面积
• 可定制尺寸和倾角
• 适用安装类型：切向、径向和平行（可适配圆形池并预留刮泥轴安装）
• 设计遵循 Hazen 定律，用于沉降面计算
