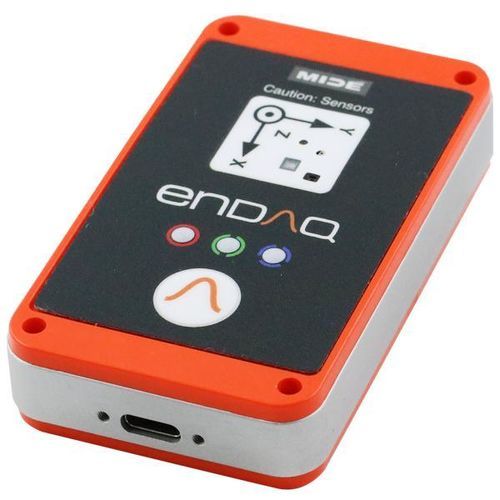

振动数据记录器 W5-D40

相对湿度光线强度加速度

概述
W5-D40 是一款集成环境传感器的紧凑型无线振动记录仪。设备在本地存储记录（16 GB），并可在完成记录后通过 Wi‑Fi 上传至 enDAQ CLOUD；无线上传可根据需要关闭以实现离线运行。外壳由聚碳酸酯与 7075 铝合金组合，内置 1,250 mAh 可充电电池以支持长时间监测。

简要描述

• 外壳：聚碳酸酯与 7075 铝合金
• 加速度计：数字电容式，±40 g，最高 4000 Hz
• 电池：1,250 mAh 可充电
• 存储：16 GB 内置

产品特性

• 独立工作：传感器、存储和电池集成于手持外形；通过 USB 快速配置
• 灵活：多量程加速度计与用户可编程的唤醒/采样条件
• 适用于现场：以可追溯至 NIST 的标准校准；面向广泛工作环境设计

加速度计规格
类型：数字电容式
量程：±40 g
最大采样率：4000 Hz
带宽：0–300 Hz
噪声：<0.01 gRMS
分辨率：0.00008 g

附加传感器规格
麦克风：105 dB — 采样：0（关闭）至 20,000 Hz
GPS 位置：精度 2.5 m — 采样：0 至 1 Hz
GPS 时间：分辨率 60 ns — 采样：0 至 1 Hz
陀螺仪：量程 2000°/s — 分辨率 0.06°/s — 采样：0 至 3,200 Hz
磁强计：±1300 µT — 分辨率 0.3 µT — 采样：0 至 10 Hz
温度：-40 至 85 °C — 分辨率 0.01 °C — 采样：0 至 10 Hz
压力：1 至 200 kPa — 分辨率 1.6 Pa — 采样：0 至 10 Hz
湿度：0 至 100 %RH — 分辨率 0.04 %RH — 采样：0 至 10 Hz
光照：0 至 >20 µV — <100 mlx — 采样：0 至 4 Hz

环境规格
工作温度：-20 °C 至 60 °C（充电：10 °C 至 45 °C）
建议存储温度：-20 °C 至 25 °C
湿度：0 至 95 %RH（无冷凝）
压力：20 kPa 至 110 kPa（绝对压）
冲击限值：500 g（0–40 °C）；100 g（-40 至 80 °C）
电场抗扰度：2 MHz 至 18 GHz @ 200 V/m
磁场抗扰度：30 Hz 至 100 kHz

电池与存储性能（示例）
采样 50 Hz：连续记录可达 64 天；主加速度触发约 3.7 天；第二加速度触发约 11 天；周期/时间触发约 333 天
采样 200 Hz：存储约 40 天；主触发约 3.7 天；第二触发约 11 天；周期约 331 天
采样 800 Hz：存储约 15 天；主触发约 3.4 天；第二触发约 11 天；周期约 312 天
采样 4000 Hz：存储约 4 天；主触发约 2.8 天；第二触发约 11 天；周期约 270 天

尺寸与机械规格
质量：100 克
外壳材料：聚碳酸酯上/下盖，铝合金中支（7075）
安装（螺钉）：6-32 bolts（23 ft‑lb）
安装（胶带）：3M 950 双面胶带
长度：86.4 mm — 宽度：50.0 mm — 厚度：21.3 mm
防护等级：IP50（防尘）

免费软件与云服务
enDAQ LAB：本地应用，用于配置传感器、查看多通道、基本报告及批量导出/转换数据
enDAQ CLOUD：将原始数据上传到云端以生成标准/自定义报告，提供 API 访问、存储和告警功能
开源 Python 库：读取解析 IDE 文件、生成 PSD/SRS、双重积分与重采样工具

备注
符合条件的 enDAQ 数据记录器订单附赠硬壳箱。可选安装套件作为附加件提供。

技术规格

• Brand: enDAQ
• Model: W5 (variant: W5-D40)
• SKU / MPN: W5-D40
• 加速度计：数字电容式，±40 g，采样 4000 Hz
• 板载存储：16 GB
• 电池：1,250 mAh 可充电
• 质量：100 g
• 尺寸：86.4 mm x 50.0 mm x 21.3 mm
• 防护等级：IP50
• 工作范围：-20 °C 至 60 °C
• 附加传感器：麦克风、GPS、陀螺仪、磁强计、温度、压力、湿度、光照
