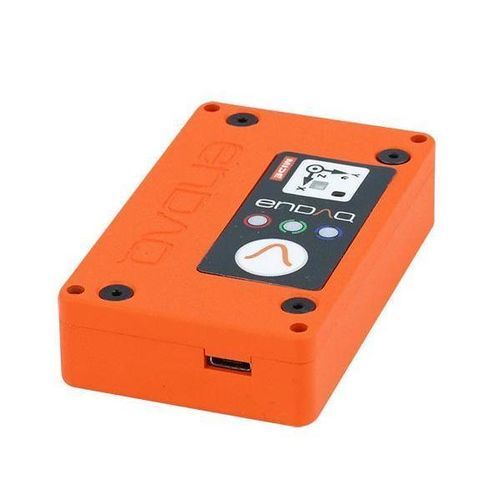

冲击数据记录器 S5-E100D40

湿度光线强度振动

概述
S5-E100D40 是 enDAQ 的手持式振动与冲击记录仪，集成了高性能压电主加速度计、数字电容式次加速度计及多种环境传感器。7075 铝合金外壳提高了耐用性并扩展了频率响应，适用于工业数据采集。

主要参数

• 型号: S5-E100D40
• 主加速度计: 压电 ±100g，最高 20,000 Hz
• 次加速度计: 数字电容式 ±40g，最高 4,000 Hz
• 电池: 850 mAh（可充电）
• 存储: 8 GB 板载
• 质量: 100 g
• 防护等级: IP50

产品特点
便捷:

• 独立测量系统，包含传感器、板载存储和可充电电池
• 手持式外形，适合现场使用
• 通过 USB 接口快速设置

可适配:

• 双加速度计覆盖宽动态范围
• 单一系统内集成多种传感器
• 用户可编程唤醒条件和采样率

可靠:

• 为恶劣环境设计；7075 铝合金机壳
• 使用可追溯至 NIST 的加速度计校准；可提供证书
• 存储容量可满足大规模数据集要求

加速度计规格

• 压电: 量程 ±100g — 采样最高 20,000 Hz — 带宽约 5–2,000 Hz — 噪声 <0.04 gRMS — 分辨率 <0.005 g
• 数字电容式: 量程 ±40g — 采样最高 4,000 Hz — 带宽 0–300 Hz — 噪声 <0.01 gRMS — 分辨率 0.00008 g

附加传感器规格

• 麦克风: 最高 20,000 Hz
• GPS 定位: 约 2.5 m 精度，最高 1 Hz
• GPS 时间: 分辨率 60 ns
• 陀螺仪: 2000 °/s，采样最高 3,200 Hz
• 磁力计: ±1300 µT，分辨率 0.3 µT
• 温度: -40 至 85 °C，分辨率 0.01 °C
• 压力: 1 至 200 kPa，分辨率 1.6 Pa
• 湿度: 0–100 %RH，分辨率 0.04 %RH
• 光: 灵敏度 <100 mlx，采样最高 4 Hz

环境规格

• 工作温度: -20 °C 至 60 °C（充电: 10 °C 至 45 °C）
• 建议存储温度: -20 °C 至 25 °C
• 湿度: 0 至 95 %RH（无结露）
• 绝对压力: 20 kPa 至 110 kPa
• 冲击极限: >3,000 g

电池与存储性能

• 电池: 850 mAh（随配置、采样率和温度变化）
• 存储: 8 GB 板载
• 示例（约，室温）: 100 Hz → 22 天存储 / 44 小时连续；1,000 Hz → 9 天 / 41 小时；5,000 Hz → 3 天 / 30 小时；20,000 Hz → 17 小时 / 17 小时

尺寸与机械

• 质量: 100 g
• 机壳: 铝合金 7075
• 尺寸: 76.2 mm × 47.0 mm × 18.3 mm
• 安装: 4-40 螺钉 或 3M 950 双面胶带
• 防护等级: IP50

免费软件与工具

• 随附配置与分析软件：传感器配置、基础报告、多通道查看、快照与批量导出
• 支持云上传以获得高级报告和转换工具

技术规格

• 型号: S5-E100D40
• 品牌: enDAQ
• 主加速度计: 压电 ±100g
• 次加速度计: 数字电容式 ±40g
• 电池: 850 mAh（可充电）
• 存储: 8 GB 板载
• 质量与尺寸: 100 g — 76.2 × 47.0 × 18.3 mm
• 工作温度: -20 °C 至 60 °C
• 冲击极限: >3,000 g
