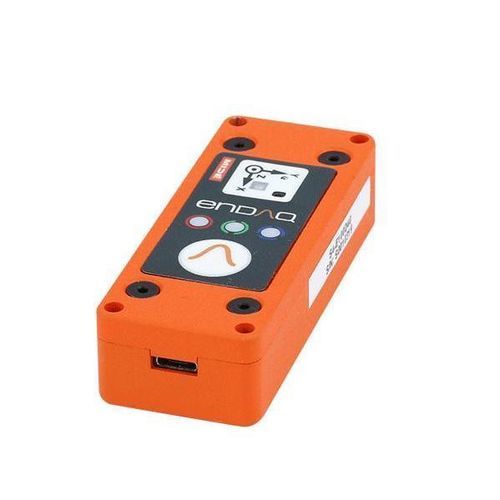

振动数据记录器 S4-E25D40

冲击湿度光线强度

概述
S4-E25D40 是一款紧凑型振动数据记录仪，将高性能压电加速度计、数字电容加速度计及多种环境传感器集成于铝制外壳中。该设备针对工业振动与冲击测试设计，记录带时间戳的波形数据与环境参数，便于分析与报告生成。

主要规格（简要）

• 外壳材料：铝合金 7075
• 压电加速度计：±25 g，采样可达 20,000 Hz
• 数字电容式加速度计：±40 g，采样可达 4,000 Hz
• 电池：250 mAh（可充电）
• 存储：8 GB（原始数据）

应用领域

• 振动感测与记录
• 冲击与碰撞测试
• 运输与装运监控
• 基于 Wi‑Fi 的无线状态监测
• 环境测试与鉴定

产品特性
便捷

• 具备传感器、机载存储和可充电电池的独立测量系统
• 手持式便于现场测量
• 通过 USB 接口快速设置

可适配

• 多加速度计覆盖宽动态范围
• 单一系统内集成多种附加传感器（陀螺仪、磁力计、温度、压力、湿度、光照）
• 用户可编程的唤醒条件与采样率

可靠

• 铝制外壳适用于苛刻工业环境
• 使用可追溯至 NIST 的加速度计校准；提供校准证书
• 存储容量可容纳数十亿数据点

加速度计规格
加速度计类型 | 范围 | 采样率 | 带宽 | 噪声 | 分辨率
压电 | ±25 g | 20,000 Hz | 5–2,000 Hz | <0.01 gRMS | <0.00125 g
数字电容 | ±40 g | 4,000 Hz | 0–300 Hz | <0.01 gRMS | 0.00008 g

附加传感器规格
传感器 | 测量范围 | 分辨率 | 采样率
陀螺仪 | 2000°/s | 0.06 °/s | 0 (off) 至 3,200 Hz
磁力计 | ±1300 µT | 0.3 µT | 0 (off) 至 10 Hz
温度 | -40 至 85 °C | 0.01 °C | 0 (off) 至 10 Hz
压力 | 1 至 200 kPa | 1.6 Pa | 0 (off) 至 10 Hz
湿度 | 0 至 100 %RH | 0.04 %RH | 0 (off) 至 10 Hz
光照 | 0 至 >20 µV | <100 mlx | 0 (off) 至 4 Hz

环境规格
参数 | 范围 | 说明
工作温度 | -10 °C 至 55 °C（充电温度 0 °C 至 45 °C） | -
推荐存储温度 | 0 °C 至 25 °C（最长 1 年） | 短期存储：-10 °C 至 45 °C（1 个月）；-10 °C 至 40 °C（3 个月）
湿度 | 0 至 95 %RH（无凝结） | -
压力 | 20 kPa 至 110 kPa（绝对压力） | -
冲击限值 | >3,000 g | 详见冲击报告
电场敏感性 | 2 MHz 至 18 GHz @ 200 V/m | 详见 EMI 报告
磁场敏感性 | 30 Hz 至 100 kHz | 详见 EMI 报告

电池与存储（性能示例）
采样率 | 存储容量 / 连续记录 / 主加速度触发 / 第二加速度触发 / 周期/时间触发
100 Hz | 22 天 / 13 小时 / 13 小时 / 52 小时 / 52 天
1,000 Hz | 9 天 / 12 小时 / 13 小时 / 52 小时 / 49 天
5,000 Hz | 63 小时 / 9 小时 / 13 小时 / 52 小时 / 38 天
20,000 Hz | 17 小时 / 5 小时 / 13 小时 / 49 小时 / 20 天

机械与尺寸
质量 | 65 克
外壳材料 | 铝合金 7075
螺丝安装 | 4-40 螺栓（100 in-oz）
胶带安装 | 3M 950 胶带
长度 | 76.2 mm (3.00")
宽度 | 29.8 mm (1.18")
厚度 | 18.3 mm (0.72")
防护等级 | IP50（防尘）

软件与云

• enDAQ LAB 应用（免费）用于配置传感器、查看与导出数据
• enDAQ CLOUD：上传原始数据，生成标准和自定义报告，提供 API 访问与存储选项
• 提供开源 Python 库以支持高级分析

产品附加件
可选安装套件作为配件提供（单独出售）。

随附
每台记录仪均含 enDAQ Pelican 箱（可能有例外）。

技术参数

• Brand: enDAQ
• Model / SKU: S4-E25D40
• 主要产品名称：S4 Vibration Sensor
• 压电加速度计：±25 g；采样率最高 20,000 Hz；带宽 5–2,000 Hz
• 数字电容加速度计：±40 g；采样率最高 4,000 Hz；带宽 0–300 Hz
• 附加传感器：陀螺仪、磁力计、温度、压力、湿度、光照
• 电池：250 mAh（续航取决于配置）
• 存储：8 GB（可容纳数十亿数据点）
• 质量：65 g
• 外壳材料：铝合金 7075
• 尺寸（长×宽×厚）：76.2 mm × 29.8 mm × 18.3 mm
• 防护等级：IP50（防尘）
• 冲击极限：>3,000 g
• 工作温度：-10 °C 至 55 °C；充电 0 °C 至 45 °C
• 推荐存储温度：0 °C 至 25 °C（最长 1 年）
• 湿度：0 至 95 %RH（无凝结）
• 压力（绝对）：20 kPa 至 110 kPa
• 参考价（不含税）：3,299.00 USD
