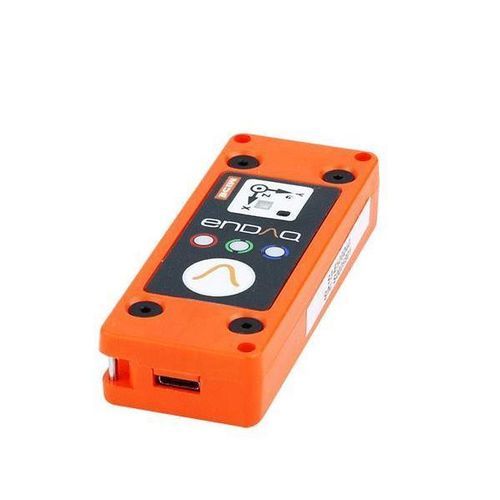

振动数据记录器 S3-D40

冲击湿度光线强度

描述
S3-D40 是一款集成环境传感器的紧凑型振动记录器，适用于通用振动测试和运输监测。其低成本和手持式外形适合实验室、现场和生产线的点位检查。

简要规格

• 外壳材料：聚碳酸酯
• 数字电容式加速度计：±40g
• 电池：250 mAh（可充电）
• 存储：8 GB

产品附加
安装套件（$15）

产品特性

• 便捷
  • 独立测量系统，内置传感器、本地存储和可充电电池
  • 手持式外形，便于放置与移动
  • 通过 USB 接口快速设置
• 可扩展
  • 多种加速度计选项以扩展动态范围
  • 多种额外传感器集成于单一设备
  • 用户可编程的唤醒条件和采样率
• 可靠
  • 在恶劣环境中被 2,000 多家客户及美国海军采用
  • 使用可追溯至 NIST 的加速度计进行校准（可提供校准证书）
  • 存储容量可容纳数十亿数据点

加速度计规格
加速度计类型 | 范围 | 采样率 | 带宽 | 噪声 | 分辨率
数字电容式 | ± 40g | 4,000 Hz | 0 至 300 Hz | < 0.01 gRMS | 0.00008 g

附加传感器规格
传感器 | 测量范围 | 分辨率 | 采样率
陀螺仪 | 2000°/s | 0.06 °/s | 0 (off) 至 3,200 Hz
磁力计 | ± 1300 µT | 0.3 µT | 0 (off) 至 10 Hz
温度 | -40 至 85 °C | 0.01 °C | 0 (off) 至 10 Hz
压力 | 1 至 200 kPa | 1.6 Pa | 0 (off) 至 10 Hz
湿度 | 0 至 100 %RH | 0.04 % RH | 0 (off) 至 10 Hz
光照 | 0 至 > 20 uV | <100 mlx | 0 (off) 至 4 Hz

环境规格
参数 | 范围 | 备注
工作温度 | -10°C 至 55°C (14°F 至 131°F) | 充电温度 0°C 至 45°C (32°F 至 113°F)
建议存储温度 | 0°C 至 25°C (32°F 至 77°F) - 最长 1 年 | 最长 1 个月：-10°C 至 45°C。最长 3 个月：-10°C 至 40°C
湿度 | 0 至 95 %RH | 无冷凝
压力 | 20 kPa 至 110 kPa (2.9 psi 至 16.0 psi) | 绝对压力
冲击极限 | > 3,000 g | 参见冲击报告（PDF）
电场敏感性 | 2 MHz 至 18 GHz @ 200 V/m | 参见 EMI 测试报告（PDF）
磁场敏感性 | 30 Hz 至 100 kHz | 参见 EMI 测试报告（PDF）

电池与存储
采样率 | 存储容量 | 连续记录 | 主加速触发 | 第二加速触发 | 周期/定时触发
50 Hz | 103 天 | 17 小时 | 53 小时 | 64 天
200 Hz | 26 天 | 17 小时 | 53 小时 | 64 天
800 Hz | 6.5 天 | 16 小时 | 53 小时 | 60 天
4,000 Hz | 31 小时 | 12 小时 | 52 小时 | 52 天
注：电池性能取决于配置、电池寿命和温度。所列值假定在室温且采用默认传感器设置下使用相对较新的电池。

机械与尺寸
质量 | 40 克
外壳材料 | 聚碳酸酯
安装 - 螺丝 | 4-40 bolts (70 in-oz)
安装 - 双面胶带 | 3M 950 tape
长度 | 76.2 mm (3.00")
宽度 | 29.8 mm (1.18")
厚度 | 15.0 mm (0.59")
防护等级 | IP50 (防尘)

软件与服务
免费工具：用于设备配置和基本报告的 enDAQ LAB，用于上传和高级报告的 enDAQ CLOUD，以及用于数据解析与分析的开源 Python 库。

应用

• 振动检测与记录
• 冲击与碰撞测试
• 运输与货运监控
• 支持 Wi‑Fi 的无线监控
• 环境测试

技术规格

• Brand: enDAQ
• Model: S3-D40
• 加速度计：数字电容式，±40g，最高 4,000 Hz 采样
• 加速度计带宽：0 至 300 Hz
• 加速度计噪声：< 0.01 gRMS；分辨率 0.00008 g
• 附加传感器：陀螺仪、磁力计、温度、压力、湿度、光照
• 电池：250 mAh（可充电）
• 存储：8 GB
• 质量：40 g
• 外壳材料：聚碳酸酯
• 防护等级：IP50 (防尘)
• 工作温度：-10°C 至 55°C
• 冲击极限：> 3,000 g
• 典型安装：4-40 螺栓或 3M 950 双面胶带
