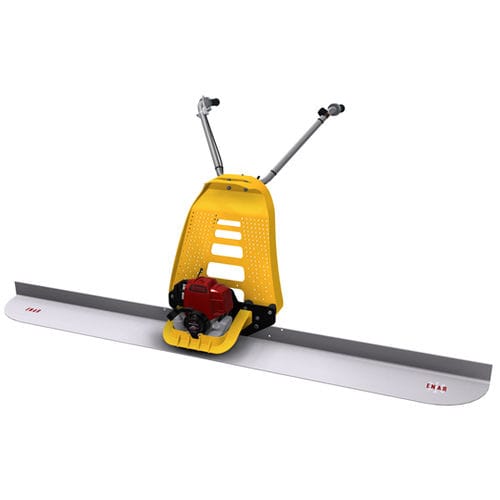

模块化震动标尺 TORNADO series

汽油发动机

概述
TORNADO 振动找平尺是在混凝土找平与振实方面技术最先进的机型之一。适用于从小型修缮到大面积铺装的各类工地，坚固的型材、符合人体工学的设计及多种动力选项可根据工况进行配置。

主要特点

• 可选汽油（4冲程）或电动动力单元。
• 最大振实能力可达150 kg，确保有效压实。
• 可拆卸且可折叠的手柄，便于运输。
• 设有专用运输手柄，便于搬运。

优点

• 舒适与安全：隔振手柄可降低操作人员的振动暴露。
• 机动性：折叠手柄可实现无需额外工具的紧凑运输。
• 人体工学：手柄高度可调并带有内置阻尼，提升操作舒适度。
• 发动机支撑：发动机支架可将发动机振动降低约50%，延长使用寿命。

应用
TORNADO 适用于各类工程中的混凝土振实与压实作业：修缮、楼板以及大面积铺装工程。不同的动力与型材长度组合可满足现场的具体需求。

技术参数（表格）
Motor Screed TORNADO – Models: TORNADO GH | TORNADO GH VAS | TORNADO E | TORNADO E VAS | TORNADO E TURBO 230V | TORNADO E TURBO VAS
离心力: 1.500 N | 1.500 N | 700 N | 700 N | 1.300 N | 1.300 N
频率: 9.000 vib/min | 9.000 vib/min | 3.000 vib/min | 3.000 vib/min | 12.000 vib/min | 12.000 vib/min
燃料: 汽油 | 汽油 | 电动 | 电动 | 电动 | 电动
长度: 1.5 - 4 m | 1.5 - 4 m | 1.5 - 4 m | 1.5 - 4 m | 1.5 - 4 m | 1.5 - 4 m
发动机: HONDA GX-25 4T | HONDA GX-25 4T | VIBRADOR EXTERNO 1~230 V | VIBRADOR EXTERNO 1~230 V | ELÉC. UNIVERSAL 230V 1~ | ELÉC. UNIVERSAL 230V 1~
功率: 1.1 cv | 1.1 cv | 135 W | 135 W | 500 W | 500 W
VAS 系统: No | Yes | No | Yes | No | Yes
重量: 15 - 23 kg | 15 - 23 kg | 15 - 23 kg | 15 - 23 kg | 15 - 23 kg | 15 - 23 kg

Screed Blade QX / TORNADO（型材）
型号: Screed Blade 1.5m QX - TORNADO | Screed Blade 2m QX – TORNADO | Screed Blade 2.5m QX – TORNADO | Screed Blade 3m QX – TORNADO | Screed Blade 4m QX – TORNADO
长度: 1.5 m | 2 m | 2.5 m | 3 m | 4 m
重量: 4.6 kg | 6.2 kg | 7.8 kg | 9.3 kg | 12.4 kg

技术规格

• 产品系列 / 型号名称：TORNADO。
• 可选动力：汽油 4冲程（HONDA GX-25 4T）、外置振动器 1~230 V、通用电机 230V 1~（涡轮版）。
• 离心力（按型号）：700 N / 1.300 N / 1.500 N。
• 振动频率（按型号）：3.000 / 9.000 / 12.000 vib/min。
• 功率：汽油 1.1 cv；电动 135 W 或 500 W（涡轮）。
• VAS 系统：部分版本可选。
• 工作长度范围：1.5 – 4 m。
• 整机重量（带发动机）：15 – 23 kg，视配置与长度而定。
• 型材长度及对应重量：1.5 m = 4.6 kg；2 m = 6.2 kg；2.5 m = 7.8 kg；3 m = 9.3 kg；4 m = 12.4 kg。
