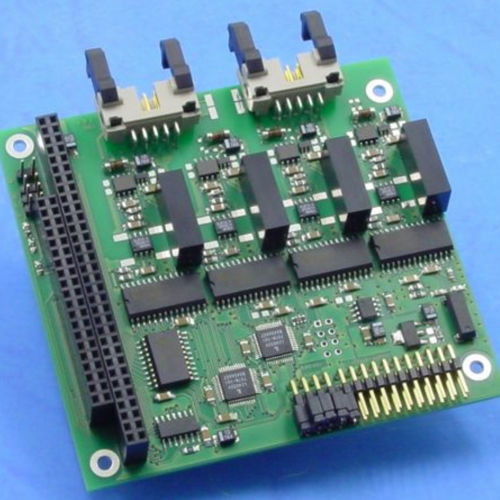

CAN接口卡 CPC–104M series

PCI-104工业用于电脑

CPC-104M 是一种无源 CAN 接口模块，适用于基于 PC/104 的系统。CPC-104M 专为工业系列应用而设计，具有坚固耐用和经济高效的结构。CPC-104M 最多支持四个恩智浦 SJA1000 CAN 控制器。 CPC-104M 将 CAN 控制器映射到 PC 地址空间，从而允许以较低的延迟访问 CAN 报文。支持的 CAN 控制器的现有软件可以很容易地进行调整。 CPC-104M 可以选择与 CAN 总线电隔离。在这种情况下，DC/DC 转换器的电源来自 +5 V PC/104 线路。 CPC-104M 在 CAN 通道数和电去耦方面有不同的配置。 1、2 或 4 CAN 通道，配备 CAN 控制器 NXP SJA1000 CAN 通道之间可选择电隔离 扩展温度范围 CPC-104M 映射到 PC 的内存空间，基地址在 C0000h 至 DE000h 之间，占用 1536 个字节。通过内存地址空间中的 CAN 控制器，可以直接进行 CAN 通信，且延迟时间较短。 CPC-104M 占用的内存分为两个子范围。第一个子范围包括卡的配置寄存器，并从基地址开始。第二个子区间允许访问 CAN 控制器。
